Dao động ký là gì?

Dao động ký ( máy hiện sóng ) là một dụng cụ hiển thị dạng sóng, một thiết bị máy vẽ điện tử được dùng để thể hiện dạng tín hiệu đưa vào cần quan sát đó là tín hiệu theo tín hiệu khác hay theo thời gian. Kim bút vẽ của thiết bị là một chấm sáng, nó di chuyển trên màn hình ống tia điện tử tương thích với quy luật điện áp đưa vào cần quan sát.

Đối với một số dao động ký hiện đại, ống tia điện tử được thay thế bằng màn hình LCD để hiển thị tín hiệu

Máy dao động ký
Máy dao động ký

Cấu tạo

Thiết bị được cấu tạo đơn giản với các bộ phận sau:

  • Màn hình: hiển thị dạng sóng các tín hiệu
  • Súng điện từ
  • Hệ thống lái tia
  • Ống tia điện tử: đây là bộ phận trung tâm, quan trọng đối với thiết bị. Nó được làm bằng 1 ống tia khống chế bằng điện trường với nhiệm vụ hiển thị dạng sóng trên màn hình và là bộ phận điều khiển chính.

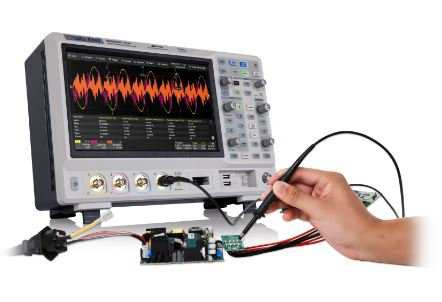

Cấu tạo của máy dao động ký
Cấu tạo

Đặc điểm

Khoảng tần số hoạt động: bằng phạm vi tần số quyeets

Tốc độ lấy mẫu nhanh: hệ số lấy mẫu bằng 10 lần tần số cao nhất trong khoảng muốn đo.

Bộ nhớ: chỉ dùng cho dao động ký có bộ nhớ, được tính bằng số điểm của tín hiệu ghi trong bộ nhớ.

Hệ số lái tia (theo chiều dọc) hay còn gọi là độ nhạy, có đơn vị là mV/cm hoặc mm/V: là hệ số của mức điện áp đưa vào để tia điện tử dịch chuyển được theo chiều dọc của màn hình.

Đường kính màn hình sáng: Chất lượng càng cao đồng nghĩa với việc đường kính của màn hình sẽ càng lớn hơn, trong khoảng 70 đến 150mm

Phân loại

Người ta phân loại như sau:

  • Dao động ký tần số thấp (bé hơn 20MHz)
  • Dao động ký tần số cao (100MHx – 500 MHz)
  • Dao động ký siêu cao tần (trên 1GHz)
  • Dao động ký xung
  • Dao động ký 2 tia
  • Dao động ký có bộ nhớ
  • Dao động ký số
  • Dao động ký điện tử
Mặt vẽ trước của máy
Mặt vẽ trước của máy

Công dụng

Công dụng của nó được thể hiện qua các tính năng sử dụng thông dụng chẳng hạn như

  • Quan sát tín hiệu
  • Đo thông số cường độ tín hiệu như
  • Đo điện áp
  • Đo dòng điện
  • Đo công suất
  • Đo tần số, chu kỳ của tín hiệu
  • Đo khoảng thời gian của tín hiệu
  • Đo đặc tuyến biên độ tần số
  • Thiết bị dùng để vẽ và đo đạc
  • Vẽ tự động và đo các đặc tính của tín hiệu
  • Vẽ đặc tuyến của linh kiện (Vôn-ampe)
  • Vẽ tự động

Ứng dụng máy hiện sóng trong các lĩnh vực

Đối với ngành điện tử – viễn thông

Giúp hỗ trợ xác định các tín hiệu, tần số, tính toán sự thay đổi của các tần số, hiển thị tín hiệu và đưa ra kết quả báo cáo

Được dùng để phát hiện và đưa ra các lỗi sai, các bất ổn, các dao động không giống bình thường, từ đó đưa ra các lỗi khắc phục, sửa chữa nhanh nhất.

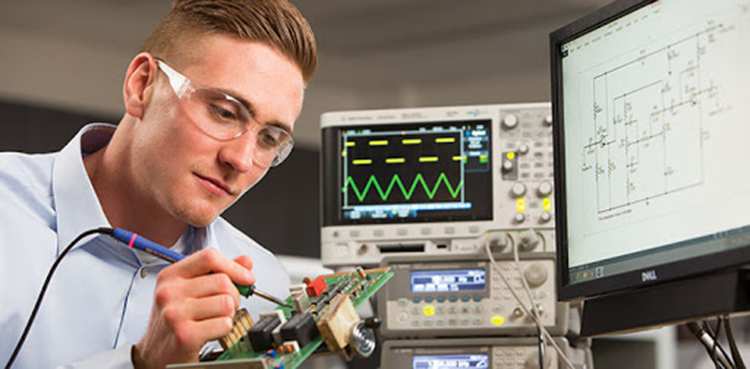

Dao động ký trong lĩnh vực điện tử
Trong lĩnh vực điện tử

Đối với ngành giáo dục

Phục vụ trong các ngành có yêu cầu về các thiết bị đo đạc điện, các ngành chuyên về điện – điện tử.

Khả năng của loại này nâng cao hơn với các chức năng như nhận dạng như nhận các các tín hiệu, phát hiện các tín hiệu bị làm mẹ, làm nhiễu, đo các thông số của dòng điện, … Giúp chúng ta dễ dàng hơn trong việc hình dung, thực hành, …

Đối với y học

Là một thiết bị cho phép chuyển đổi và đo các sóng não, điện tim đồ và nhờ đó nó trở thành một thiết bị quan trọng trong công tác khám bệnh và sửa chữa

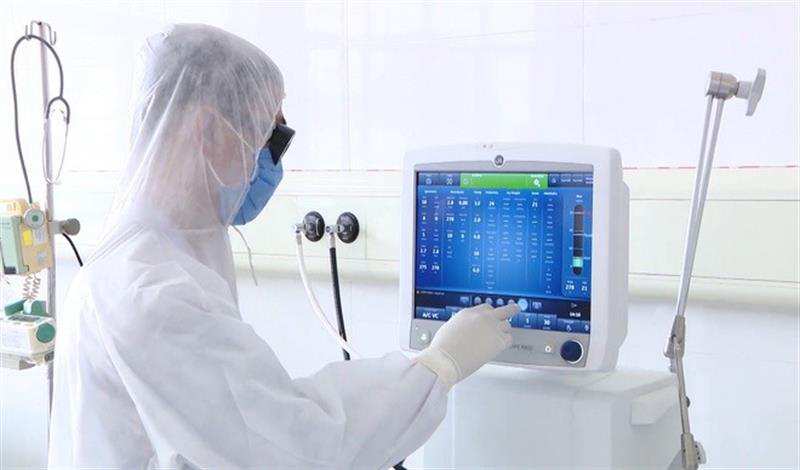

Dao động ký trong lĩnh vực y học
Trong lĩnh vực y học

Ngoài ra, chúng còn được sử dụng trong các công việc như bảo trì sửa chữa các thiết bị điện, ô tô, ….

Dao động ký điện tử

Cấu tạo

Với cấu tạo hết sức đơn giản gồm

  • Chuyển mạch ở vị trí số 1: dao động ký đa năng thông thường
  • Chuyển mạch ở vị trí số 2: dao động ký có bộ nhớ

Hoạt động

Khi điện áp muốn quan sát được đưa vào đầu Y đi tới bộ ADC, khi đó một câu lệnh sẽ được gửi đến bộ ADC và bắt đầu quá trình biến đổi, điện áp của tín hiệu sẽ được số hóa.

Kết thúc biến đổi, bộ ADC sẽ gửi tín hiệu đến bộ điều khiển.

Bộ nhớ được nhập dữ liệu liên tiếp nhiều lần trong 1 ngày nên điểm sáng được sáng liên tục và hiển thị dạng sóng.

Ưu Điểm

  • Có thể dùng để quét các tín hiệu ảnh trên màn hình, sử dụng trong khoảng không gian hạn chế
  • Khả năng xem lại các dữ liệu về hình ảnh với tốc độ có thể tự điều chỉnh
  • Hình ảnh hiển thị đặc sắc và tốt hơn
  • Cách sử dụng vô cùng đơn giản
  • Dữ liệu quan sát được có thể được lưu trữ và xử lý trực tiếp, đôi khi sẽ truyền dữ liệu vào máy tính khi có kết nối với máy tính

Nhược điểm

  • Dải hoạt động bị hạn chế, chỉ nằm trong khoảng 1 đến 190Mhz
  • Tốc độ biến đổi ADC thấp
  • Nếu cài đặt các bộ vi xử lý, các bộ biến đổi thì tốc độ biến đôi sẽ trở nên nhanh hơn
Dao động ký điện tử

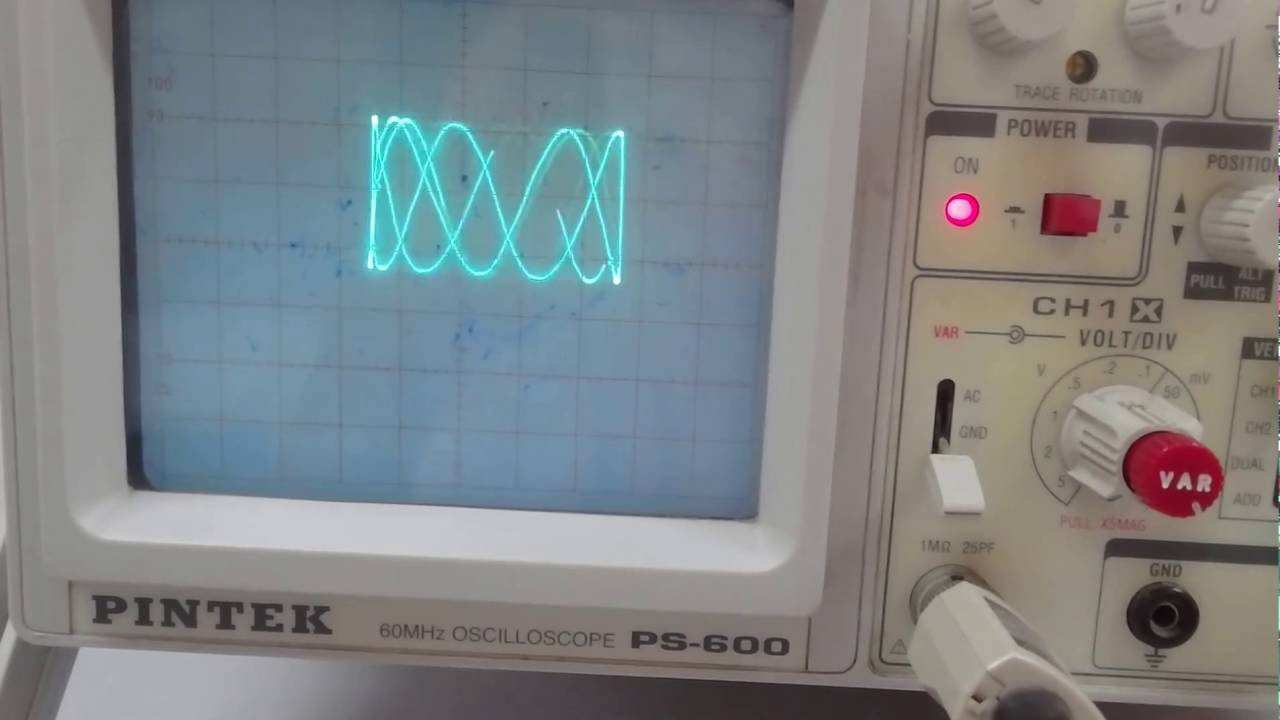

Máy dao động ký điện tử

Lời kết

Bài viết trên đây là những thông tin cực kỳ bổ ích về dao động ký, mong rằng nó sẽ giúp bạn tìm hiểu kỹ hơn và biết nhiều hơn về dòng sản phẩm này để từ đó đưa ra cho mình sự lựa chọn tốt nhất. Mọi thắc mắc vui lòng liên hệ Đại Dương Corp để được tư vấn nhiệt tình nhất
