Trong kinh tế học có khái niệm về nguồn “Cung” – “Cầu”, nếu ta áp dụng cụ thể trong trường hợp này thì dịch vụ sửa chữa biến tần các hãng là nguồn “Cung” và người dùng biến tần cần sửa chữa gọi là nguồn “Cầu”. Bạn có đang cần nguồn cung từ Đại Dương Corp ? Nếu bạn đang gặp vấn đề liên quan đến dòng sản phẩm này hãy tìm hiểu chi tiết những thông tin cực hữu ích ngay dưới đây.

Bảng mã lỗi và cách sửa chữa biến tần các hãng

Sửa chữa biến tần Mitsubishi

Bảng mã lỗi biến tần Mitsubishi thường gặp

MÃ LỖI	THÔNG TIN LỖI
E	Báo lịch sử biến tần bị lỗi
HOLD	Panel vận hành bị khóa
LOCK	Mật khẩu bị khóa
Er 1 - 4	Lỗi ghi thông số của máy
rE 1 - 4	Lỗi thao tác khi sao chép
Err	Thông báo biến tần bị lỗi
OL	Bảo vệ chết máy hoặc lỗi quá dòng
oL	Bảo vệ chết máy hoặc lỗi quá điện áp
RB	Cảnh báo sớm giảm tái tạo
TH	Cảnh báo sớm chức năng rơle nhiệt bị quá tải
PS	Dừng PU
MT	Đầu ra của tín hiệu đang bảo trì
CP	Sao chép các thông số thiết bị
SL	Báo hiệu giới hạn của tốc độ (Đầu ra trong khi giới hạn tốc độ)
FN	Báo động quạt làm mát bị lỗi
E.OC1	Ngắt quá dòng trong khi tăng tốc thiết bị
E.OC2	Ngắt quá dòng trong khi tốc độ không thay đổi
E.OC3	Ngắt quá dòng trong khi tăng tốc hoặc dừng
E.OV1	Ngắt quá điện áp tái tạo trong quá trình tăng tốc
E.OV2	Ngắt quá điện áp tái tạo trong quá trình tốc độ không thay đổi

Cách sửa lỗi biến tần Mitsubishi

THÔNG TIN LỖI	CÁCH KHẮC PHỤC
Panel báo lỗi	Hold
Tên lỗi	Khóa panel vận hành
Mô tả lỗi	Chế độ khóa vận hành đã được thiết lập. Chế độ vận hành STOP/RESET bị vô hiệu hóa khi sử dụng.
Biện pháp khắc phục lỗi	Nhấn giữ nút MODE trong 2 giây để mở lại khóa Panel
Panel báo lỗi	LOCD
Tên lỗi	Mật khẩu đã bị khóa
Mô tả lỗi	Chức năng khóa mật khẩu đang hoạt động. Hiển thị và thiết lập các thông số bị hạn chế.
Biện pháp khắc phục lỗi	Nhập mật khẩu vào Pr. 297 Khóa/mở khóa mật khẩu, đễ mở khóa chức năng mật khẩu trước khi vận hành thiết bị
Panel báo lỗi	Er1
Tên	Lỗi vô hiệu ghi dữ liệu
Mô tả	> Bạn đã cố gắng để thực hiện thiết lập thông số khi Pr. 77. Lựa chọn ghi các thông số đã được thiết lập để vô hiệu ghi thông số.
	> Phạm vi thiết lập nhảy tần số báo bị trùng lặp.
	> Thiết lập V/F 5 điểm có thể điều chỉnh bị trùng lặp
	> PU và biến tần không thể thực hiện truyền dẫn như bình thường
Biện pháp khắc phục lỗi	> Kiểm tra thiết lập của Pr. 77 Lựa chọn ghi các thông số.
	> Kiểm tra các thiết lập của Pr. 31 -> 36 ( lõi nhảy tần số).
	> Kiểm tra các thiết lập của Pr. 100 -> Pr. 109 (V/F 5 điểm có thể điều chỉnh).
	· Kiểm tra kết nối của PU - biến tần.
Panel báo lỗi	Er2
Tên lỗi	Lỗi ghi trong khi vận hành
Mô tả lỗi	Khi ghi thông số được thực hiện trong khi vận hành thiết bị với một giá trị khác với “2” được thiết lập trong Pr. 77 và STF
Biện pháp khắc phục lỗi	> Thiết lập lại giá “2” trong Pr. 77.
	> Sau khi dừng vận hành, thực hiện thiết lập phần thông số.
Panel báo lỗi	Er3
Tên lỗi	Lỗi liên quan đến hiệu chỉnh
Mô tả lỗi	Các giá trị hiệu chỉnh độ lệch và độ lợi tại điểm đầu vào analog quá gần.
Biện pháp khắc phục lỗi	Kiểm tra các thiết lập của C3 - C4 - C6 và C7 (chức năng hiệu chỉnh).

Sửa biến tần ABB

Bảng mã lỗi biến tần ABB

KÝ HIỆU LỖI	THÔNG TIN LỖI
A0001	Báo lỗi quá dòng
A0002	Báo lỗi quá áp DC bus
A0003	Báo lỗi quá nhiệt biến tần
A0004	Báo lỗi ngắn mạch
A0005	Báo lỗi cài đặt sai thông số
A0007, A0008	Báo lỗi mất tín hiệu analog ngõ vào
A0009	Báo lỗi quá nhiệt động cơ
A0010	Báo lỗi mất tín hiệu màn hình
A0011	Báo lỗi lệnh chạy không thể kích hoạt
A0017	Biến tần ABB Báo lỗi điện trở nhiệt
A0022	Lỗi nguồn ngõ vào
A0023	Lỗi encoder
A0024	Lỗi vượt tốc
A0034	Lỗi động cơ

Cách sửa các lỗi biến tần ABB

Lỗi A001: Overcurrent – Lỗi quá dòng ở đầu ra biến tần.

Có 4 nguyên nhân thường gây ra lỗi này:

• Đầu ra bị ngắn mạch.
• Motor bị chạm mạch
• Biến tần bị hư mạch từ bên trong
• Đầu ra của dòng điện vượt mức cho phép.

Phương án khắc phục

• Kiểm tra lại tải của động cơ có gặp vấn đề gì hay không.
• Kiểm tra cáp động cơ bạn đang sử dụng..
• Kiểm tra thời gian khởi động của thiết bị.
• Kiểm tra về điều kiện môi trường xung quanh.

Lỗi A002: DC Overvolt – Báo lỗi quá áp

Nguyên nhân gây ra lỗi:

>> Lỗi này có thể do hiện tượng tải có quán tính, vì một số chức năng của bộ điều khiển yêu cầu phải gắn điện trở xả hoặcc giá trị của điện trở xả chọn không phù hợp với giá trị của công suất.

Cách khắc phục lỗi

• Kiểm tra lại hệ thống điều khiển
• Kiểm tra mức điện trở
• Cài đặt lại thông số biến tần

Lỗi A003: DEV Overtemp – Lỗi quá nhiệt IGBT

Nguyên nhân: Điều khiển nhiệt độ của IGBT vượt quá mức giới hạn ngắt là 135 độ C.

Phương án khắc phục Kiểm tra điều kiện môi trường – khả năng hoạt động của quạt làm mát – điện áp của động cơ.

Lỗi A004 Short Circ – Ngắn mạch biến tần.

Nguyên nhân: Do biến tần hoặc động cơ bị chập.

Cách khắc phục: Kiểm tra lại motor, cáp và biến tần xem có bị chập, cháy vị trí nào hay không.

Lỗi A005: Lỗi do bạn cài đặt sai thông số của thiết bị.

Cách khắc phục: Cần chỉnh lại các thông số hoặc là Reset về kiểu mặc định.

>> Bạn có thể đọc thêm thông tin bài viết: Cách sửa chữa biến tần ABB của chúng tôi.

Dịch vụ sửa biến tần Fuji

Bảng mã lỗi biến tần Fuji

STT	KÝ HIỆU LỖI	THÔNG TIN LỖI
1	OC1, OC2, OC3	Quá dòng tức thời
2	OV1, OV2, OV3	Quá áp
3	LV	Thấp áp
4	Ln	Mất pha tại ngõ vào
5	OPL	Mất pha tại ngõ ra
6	OH1, OH4	Lỗi quá nhiệt
7	dbH	Quá nhiệt điện trở hãm
8	OL1, OL2, OLU	Lỗi quá tải
9	Er1	Lỗi bộ nhớ trong
10	Er2	Lỗi giao tiếp truyên thông tin từ bàn phím
11	Er3	Lỗi CPU
12	Er4	Lỗi card truyền thông
13	Er6	Bảo vệ hoạt động
14	Er8, ErP	Lỗi truyền thông RS-485
15	ErF	Lỗi nạp dữ liệu
16	ErH	Lỗi của phần cứng
17	Err	Cảnh báo giả
18	CoF	Đứt dây hồi tiếp

Cách sửa biến tần Fuji

STT	THÔNG TIN LỖI	CÁCH KHẮC PHỤC
1	Lỗi OL1 là lỗi quá tải động cơ	Kiểm tra động cơ biến tần Fuji và hàm cài đặ có phù hợp không
2	Lỗi OLU lỗi quá tải trên biến tần biến tần Fuji	Lỗi này thường do nhiệt độ môi trường hoặc tải quá nặng nên kiểm tra lại và xử lý 2 vấn đề này
3	Biến tần báo lỗi quá dòng lúc tăng tốc oC1	Cài đặt lại thời gian tăng tốc phù hợp
4	Biến tần báo lỗi quá dòng lúc giảm tốc oC2	Cài lại thời gian giảm tốc phù hợp
5	Biến tần báo lỗi quá dòng trong lúc chạy oC3	Tải thay đổi đột ngột - kiểm tra lại phụ tải, cài đặt lại biến tần
6	Biến tần không báo lỗi nhưng không run được	Kiểm tra dây điều khiển công tắc tơ hoặc phần truyền thông tin
7	Biến tần chạy nhưng không có áp ra:	Điều chỉnh công suất hoặc kiểm tra lại Board mạch
8	Biến tần chạy chập chờn	Kiểm tra lại dây điều khiển hoặc Board mạch
9	Biến tần điều khiển motor rất nóng khi chạy	Kiểm tra lại pha ở đầu ra của biến tần
10	Biến tần chạy CB nguồn nhảy	Do mạch biến tần ngắn
11	Đóng điện cấp cho biến tần CB nhảy	Biến tần bị ngắn mạch đầu vào
12	Biến tần chạy lúc nhanh lúc chậm, lúc tần số tăng có lúc tần số giảm bất thường	Kiểm tra lại phần điều chỉnh tần số
13	Biến tần điều khiển động cơ chạy giật giật	Mất áp ra hoặc áp ra 3 pha không cân bằng.
14	Biến tần chỉ chạy được ở tần số thấp, chạy tần số cao báo lỗi OC	Biến tần quá cũ cần thay mới
15	Biến tần khi chạy báo lỗi chạm đất	Hư board mạch
16	Biến tần khi chạy báo lỗi ngắn mạch	Công suất hoặc board mạch bị lỗi
17	Biến tần chạy có tải báo lỗi thấp áp	Kiểm tra lại contactor, CB cấp nguồn
18	Biến tần báo quá nhiệt	Kiểm tra lại quạt làm mát
19	Biến tần báo quá áp	Kiểm tra lại áp nguồn
20	Lỗi đầu ra	Kiểm tra lại dây nối từ biến tần đến motor
21	Biến tần báo lỗi quá tải	Hư board mạch
22	Biến tần báo mất pha đầu vào	Kiểm tra nguồn 3 pha đầu vào

Sửa biến tần Delta

Bảng mã lỗi của biến tần Delta

STT	KÝ HIỆU LỖI	THÔNG TIN LỖI
1	oC	Quá dòng
2	oV	Quá áp trên DC bus
3	oH	Quá nhiệt
4	Lv	Lỗi thấp áp
5	oL, oL1, oL2	Lỗi quá tải
6	ocA	Quá dòng khi tăng tốc
7	ocD	Quá dòng khi giảm tốc
8	ocN	Quá dòng khi chạy
9	EF	Cổng EF được bật
10	cF1	IC nội không được nạp chương trình
11	cF2, cF3, HPF	Lỗi phần cứng
12	codE	Lỗi phần mềm
13	cFA	Lỗi tăng/ giảm tốc
14	GF	Lỗi chạm đất
15	CE1	Lỗi truyền thông

Cách khắc phục lỗi biến tần Delta

STT	THÔNG TIN LỖI	CÁCH SỬA CHỮA
1	Oca (Oc at accel) - Lỗi quá dòng khi tăng tốc	Kiểm tra cách điện trên đường dây ngõ ra, Tăng thời gian tăng tốc
2	ocd (Oc at decel) - Quá dòng khi giảm tốc	Kiểm tra cách điện trên đường dây ngõ ra, Tăng thời gian giảm tốc
3	ocn (Oc at normal SPD): Lỗi quá dòng khi đang hoạt động ổn định	Kiểm tra cách điện trên đường dây ngõ ra, kiểm tra tải động cơ
4	ocS (Oc as stop) - Hư phần cứng của mạch dò dòng.	Liên hệ với trung tâm sửa chữa biến tần delta.
5	GFF (Grround fault) - Lỗi chạm đất	Kiểm tra dây nối giữa biến tần và động cơ có bị ngắn mạch hay chạm đất, Kiểm tra IGBT nguồn có bị hư hỏng.
6	occ (Short Circuit) - Lỗi ngắn mạch giữa cầu trên và cầu dưới của IGBT	Liên hệ với trung tâm sửa chữa biến tần delta.
7	ovA (Ov at accel) - Lỗi quá áp DC-BUS khi tăng tốc	Kiểm tra điện áp ngõ vào có nằm trong giới hạn định mức của biến tần, Kiểm tra điện áp đỉnh
8	ovd (ov at decel) - Lỗi quá áp DC-BUS khi giảm tốc	Kiểm tra điện áp ngõ vào có nằm trong giới hạn định mức của biến tần, kiểm tra điện áp đỉnh
9	ovn (ov at normal SPD) - Lỗ quá áp DC-BUS ở tốc độ cố định	Kiểm tra điện áp ngõ vào có nằm trong giới hạn định mức của biến tần, Kiểm tra điện áp đỉnh
10	ovS (Ov at stop) - Lỗi hư phần cứng mạch dò áp	Kiểm tra điện áp ngõ vào có nằm trong giới hạn định mức nếu nó có xung đỉnh.
11	LvA (Lv at accel) - Lỗi điện áp DC-BUS nhỏ hơn giá trị cài đặt ở thông số P06-00 trong quá trình tăng tốc.	Kiểm tra điện áp ngõ vào, Kiểm tra sự thay đổi đột ngột của tải.
12	Lvd (Lvat decel) - Lỗi điện áp DC-BUS nhỏ hơn giá trị cài đặt ở thông số P06-00 trong quá trình giảm tốc.	Kiểm tra điện áp ngõ vào, Kiểm tra sự thay đổi đột ngột của tải.
13	Lvn (Lv at normal SPD) - Lỗi điện áp DC-BUS nhỏ hơn giá trị cài đặt ở thông số P06-00 ở tốc độ cố định.	Kiểm tra điện áp ngõ vào, Kiểm tra sự thay đổi đột ngột của tải.

Sửa biến tần Hitachi

Bảng mã lỗi biến tần Hitachi

STT	MÃ LỖI	THÔNG TIN LỖI
1	E01	Bị quá dòng khi tốc độ không đổi
2	E02	Quá dòng khi giảm tốc
3	E03	Quá dòng khi tăng tốc
4	E04	Quá dòng trong các điều kiện khác
5	E05	Báo lỗi quá tải
6	E06	Quá tải điện trở thắng
7	E07	Bị lỗi quá áp - lỗi EEPROM
8	E08	Bị lỗi thấp áp
9	E10	CT phát hiện dòng
10	E11	CPU gặp lỗi
11	E13	Lỗi USP
12	E14	Báo lỗi chạm đất
13	E15	Quá áp ngõ vào
14	E16	Mất công suất tạm thời
15	E20	Quá nhiệt vì quạt quay chậm
16	E21	Báo lỗi quá nhiệt
17	E23	Lỗi truyền thông mảng cổng
18	E24	Lỗi mất pha ngõ vào
19	E25	Lỗi trên board mạch chính
20	E30	Lỗi IGBT
21	E35	Lỗi điện trở nhiệt
22	E36	Lỗi thắng
23	E37	Lỗi dừng khẩn cấp
24	E38	Lỗi quá tải tốc độ thấp
25	E41	Lỗi truyền thông ModBus

Cách sửa biến tần Hitachi

STT	THÔNG TIN LỖI	CÁCH SỬA BIẾN TẦN GẶP LỖI
1	Bị quá dòng khi tốc độ không đổi	Kiểm tra cách điện trên đường dây ngõ ra, kiểm tra tải động cơ
2	Quá dòng khi giảm tốc	Kiểm tra cách điện trên đường dây ngõ ra, Tăng thời gian giảm tốc
3	Quá dòng khi tăng tốc	Kiểm tra cách điện trên đường dây ngõ ra, Tăng thời gian tăng tốc
4	Quá dòng trong các điều kiện khác	Liên hệ với trung tâm sửa chữa biến tần delta.
5	Báo lỗi quá tải	kiểm tra tải động cơ
6	Quá tải điện trở thắng	Kiểm tra sự thay đổi đột ngột của tải.
7	Bị lỗi quá áp - lỗi EEPROM	Kiểm tra điện áp ngõ vào có nằm trong giới hạn định mức của biến tần,
8	Bị lỗi thấp áp	Kiểm tra điện áp ngõ vào có nằm trong giới hạn định mức của biến tần,
12	Báo lỗi chạm đất	Kiểm tra dây nối giữa biến tần và động cơ có bị ngắn mạch hay chạm đất,
13	Quá áp ngõ vào	Kiểm tra lại áp nguồn
14	Mất công suất tạm thời	Điều chỉnh công suất hoặc kiểm tra lại Board mạch
15	Quá nhiệt vì quạt quay chậm	Kiểm tra lại quạt làm mát
16	Báo lỗi quá nhiệt	Kiểm tra lại quạt làm mát
17	Lỗi truyền thông mảng cổng	Kiểm tra dây điều khiển công tắc tơ hoặc phần truyền thông tin
18	Lỗi mất pha ngõ vào	Kiểm tra nguồn 3 pha đầu vào
19	Lỗi trên board mạch chính	kiểm tra lại Board mạch
20	Lỗi IGBT	Kiểm tra IGBT nguồn có bị hư hỏng.

Sửa biến tần Keb

Bảng mã lỗi và cách sửa biến tần Keb

Các lỗi thường găp	Cách khắc phục
Biến tần báo lỗi quá dòng lúc tăng tốc oC1: (dòng điện > 180 – 200% dòng định mức)	Cài đặt lại thời gian tăng tốc phù hợp: Biến tần chạy khi motor chưa dừng hẳn: chờ motor dừng rồi chạy hoặc cài biến tần chạy ở chế độ bắt tốc độ ( tracking / fly start)
Biến tần báo lỗi quá dòng lúc giảm tốc oC2	Cài lại thời gian giảm tốc phù hợp
	Gắn thêm điện trở thắng
Biến tần báo lỗi quá dòng trong lúc chạy oC3	Tải thay đổi đột ngột: kiểm tra lại phụ tải, cài đặt lại biến tần
	Điện áp nguồn không ổn định
Biến tần không báo lỗi nhưng không chạy được	Kiểm tra lại lệnh chạy của biến tần bằng một trong các phương pháp dưới đây:
	► Cài đặt sai thì cài đặt lại
	► Nếu chạy Terminal thì kiểm tra lại dây điều khiển hoặc công tắc (rơ le hoặc đầu ra PLC)
	► Nếu chạy truyền thông thì kiểm tra lại phần truyền thông
Biến tần chạy nhưng không có áp ra	Biến tần bị hư công suất và board mạch → liên hệ sửa chữa
Biến tần chạy chập chờn	Kiểm tra lại dây điều khiển
	Board mạch hư → liên hệ sửa chữa
Biến tần điều khiển motor rất nóng khi chạy	Dòng ra motor cao kiểm tra lại phần cài đặt biến tần
	Mất pha đầu ra là do tải nhẹ và biến tần bảo vệ kém nên không báo lỗi → chạy lâu cháy motor và nổ biến tần
Biến tần chạy CB nguồn nhảy	Biến tần bị ngắn mạch → liên hệ sửa chữa
	Biến tần bị ngắn mạch đầu vào → liên hệ sửa chữa
	→ Tuyệt đối không được đóng CB nhiều lần gây ra nổ, hư hỏng nặng hơn
Biến tần chạy lúc nhanh lúc chậm, lúc lên tần số lúc giảm tần số	Kiểm tra lại phần điều chỉnh tần số
	Board điều khiển hư → liên hệ sửa chữa
Biến tần điều khiển động cơ chạy giật giật	Mất áp ra hoặc áp ra 3 pha không cân bằng → liên hệ sửa chữa
Biến tần chỉ chạy được ở tần số thấp, chạy tần số cao báo lỗi OC	Biến tần bị lão hóa hoặc board mạch hư → liên hệ sửa chữa
Biến tần khi chạy báo lỗi chạm đất	Board mạch biến tần hư → liên hệ sửa chữa
Biến tần khi chạy báo lỗi ngắn mạch	Công suất hoặc board mạch biến tần hư → liên hệ sửa chữa
Biến tần chạy có tải báo lỗi thấp áp	Kiểm tra lại contactor, CB cấp nguồn (tiếp điểm tiếp xúc không tốt)
	Board mạch hư → liên hệ sửa chữa
Biến tần báo quá nhiệt	Kiểm tra lại quạt làm mát → thay quạt nếu quạt hư
	Board mạch hư → liên hệ sửa chữa
Biến tần báo quá áp	Kiểm tra lại áp nguồn
	Board mạch hư → liên hệ sửa chữa
Lỗi đầu ra	Kiểm tra lại dây nối từ biến tần đến motor
	Kiểm tra lại motor, đôminô biến tần và Đôminô motor
	Biến tần mất 1 pha đầu ra → liên hệ sửa chữa
Biến tần báo lỗi quá tải	Board mạch hư → liên hệ sửa chữa
Biến tần báo mất pha đầu vào	Kiểm tra nguồn 3 pha đầu vào (kiểm tra lại các CB và Contactor cấp nguồn) nếu tất cả đếu tốt thì biến tần hư board → ta có 2 phương án xử lý
	► Cài bỏ chức năng bảo vệ mất pha đầu vào và chạy bình thường
	► Liên hệ sửa chữa

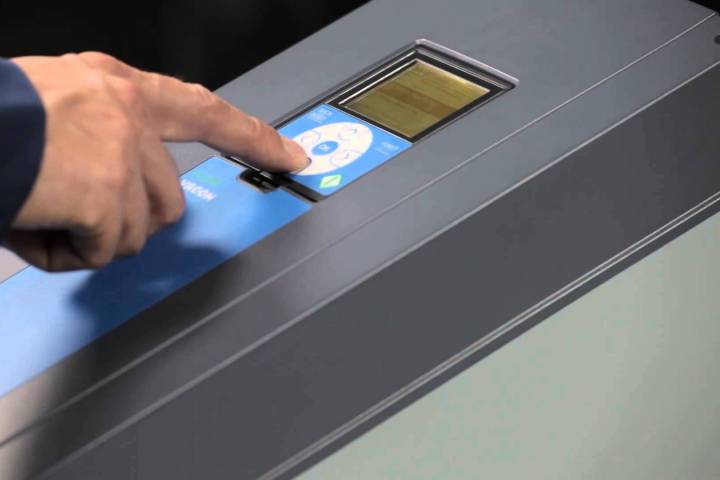

Sửa chữa biến tần Vacon

Bảng lỗi và các khắc phục biến tần Vacon

Mã lỗi	Tên lỗi	Nguyên nhân
Lỗi số 1	Lỗi quá dòng điện	Dòng điện quá cao trên motor có thể do: - Tăng tải quá nặng một cách đột ngột - Ngắn mạch ở cáp nối ra động cơ - Động cơ công suất không phù hợp với biến tần…
Lỗi số 2	Lỗi quá điện áp	Điện áp DC- link của biến tần vượt quá giới hạn do: - Thời gian tăng tốc quá ngắn - Điện áp đầu vào cung cấp cho biến tần bị tăng cao
Lỗi số 3	Lỗi chạm đất	Lỗi trong cáp đến động cơ, động cơ bị chạm vỏ.
Lỗi số 8	Lỗi hệ thống	Board điều khiển hư
Lỗi số 9	Lỗi điện áp thấp	Đầu vào điện áp cung cấp cho biến tần bị sụt hoặc trong biến tần xảy ra hiện tượng chập làm xụt áp DC-link
Lỗi số 11	Lỗi các pha đầu ra	Công suất và board mạch bị hư
Lỗi số 14	Lỗi quá nhiệt	Quạt mát bị hư hoặc board mạch bị hư
Lỗi số 17	Lỗi dưới tải	Do áp nguồn, có thể board mạch bị hư

Dịch vụ sửa chữa biến tần Schneider

Bảng mã lỗi và cách sửa chữa biến tần ATV300

KÝ HIỆU	THÔNG TIN LỖI	CÁCH KHẮC PHỤC
F010	Quá dòng	Kiểm tra thông số cài đặt động cơ, motor chokes, dây kết nối.
F018 – F019	Ngắn mạch động cơ – Ngắn mạch nối đất	Kiểm tra kết nối động cơ, mortor chokes
F020	Ngắn mạch IGBT	Liên hệ Schneider Việt Nam
F025	Quá tốc độ	Kiểm tra động cơ, thiết bị hồi tiếp và dùng thêm Braking Resistor.
F033	Lỗi mất tín hiệu ngõ vào AI	Kiểm tra thông số cầu hình ngõ AI, hệ thống kế nối điều khiển.
F014	Mất 1 pha ngõ ra	Kiểm tra kết nối đến động cơ
F015	Mất 3 pha ngõ ra	> Kiểm tra các kết nối đến động cơ   > Dòng điện đầu ra ra nhỏ hơn 6% dòng định mức
F017	Mất pha ngõ vào	> Kiểm tra lại nguồn điện và cầu chì > Tắt lỗi mất pha của ngõ vào 606=no
F022	Lỗi truyền thông	> Kiểm tra lại hệ thống kết nối và thông số cài đặt.
F030	Thấp áp	Kiểm tra chất lượng nguồn và cài đặt thông số 607
F027	Quá nhiệt IGBT	> Kiểm tra công suất của động cơ, gảm mức tần số xung 315 và chờ cho IGBT mát lại
F012	Xử lý quá tải	Reset lại máy

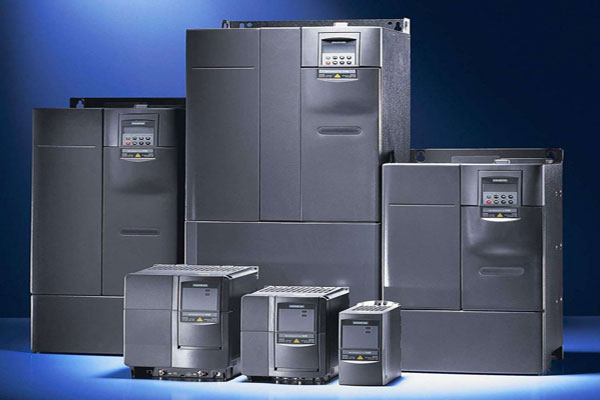

Bảng mã lỗi và cách sửa chữa biến tần Siemens

F001: Báo lỗi quá dòng

Nguyên nhân:

•  Mức công suất không phù hợp

•  Dây dẫn của động cơ dài quá mức, mạch độ cơ bị ngắn hoặc do chạm đất.

Cách xử lý

•  Kiểm tra sự tương thích của công suất động cơ.

•  Kiểm tra độ dài của cáp có nằm trong mức giới hạn, bảo đạm động cơ không bị ngắn mạch.

•   Giá trị của trở kháng Stator cần phải phù hợp.

•  Động cơ không bị kẹt hoặc gặp phải tình trạng quá tải

F002: Lỗi Quá áp

Nguyên nhân:

•  Điện áp của DC link vượt quá ngưỡng ngắt của thiết bị.

•  Hiện tượng quá áp có thể do điện áp của nguồn cấp quá cao cũng có thể là động cơ đang ở trong tình trạng phục hồi

Khắc phục kiểm tra:

•  Nguồn cấp cần phải nằm trong khoảng giới hạn cho phép

•  Thời gian giảm tốc lớn hơn mức quán tính

•  Năng lượng hãm nằm trong mức giới hạn

F003: Báo lỗi thấp áp

Nguyên nhân:

•  Có thể do nguồn điện cấp chính bị lỗi

•  Lỗi do va đập của tải vượt ngoài giới hạn cài đặt

Cách khắc phục và kiểm tra

•   Điện áp cấp cần năm trong mức giới hạn cho phép.

•  Nguồn cấp cần phải đảm bảo sự liên tục.

>> Còn nhiều lỗi khác trong bài viết giới thiệu về bảng mã lỗi của Biến Tần Schneider, bạn có thể click vào biểu tượng đầu trang để xem thêm.

Bảng mã mỗi và cách sửa chữa biến tần Lenze

Bảng mã lỗi của biến tần Lenze

Mã lỗi thông báo	Tên mã lỗi
F0001	Overcurrent - Báo lỗi quá dòng
F0002	Overvoltage - Báo lỗi quá điện áp
F0003	Undervoltage - Báo lỗi thiếu điện áp
F0004	Inverter Overtemperature - Báo lỗi quá nhiệt
F0005	Inverter overloaded - Báo lỗi quá tải
F0011	Motor Overtemperature - Báo lỗi động cơ quá nhiệt
F0012	Inverter temp.signal lost - Báo lỗi mất tín hiệu tạm thời
F0015	Motor temperature signal lost - Lỗi động cơ quá nhiệt mất tín hiệu do quá nhiệt)
F0022	Powerstack fault - Lỗi chồng điện
F0030	Fan has failed - Lỗi quạt làm mát

Cách sửa biến tần lenze gặp lỗi

Mã Lỗi	Mô Tả Lỗi - Nguyên Nhân	Cách Khắc Phục
Lỗi OC2	Lỗi chạm đất - Pha động cơ nối đất	Kiểm tra cáp của dòng sạc điện dung, nên sử dụng cáp của động cơ ngắn hoặc thấp hơn giá trị điện dung.
Lỗi OC3	Biến tần quá tải OC3 do tăng tốc hoặc ngắn mạch.	Tăng thêm thời gian tăng tốc, kiểm tra lại cáp của động cơ, chọn lại ổ đia...
Lỗi OC4	Luá tải OC4 trong khi giảm tốc, - Thời gian giảm tốc quá ngắn	Kiểm tra lại điện trở phanh hoặc là dây kết nối băm phanh.
Lỗi OC5	Quá tải gia tốc thường xuyên	Kiểm tra lại ổ đĩa
Lỗi OC6	Động cơ bị quá tải - Do quá tải nhiệt	Bạn có thể kiểm tra ổ đĩa hoặc thêm thời gian tăng tốc.
Lỗi OH	Tản nhiệt có nhiệt độ cao hơn giá trị nằm trong bảng điều khiển - Do tản nhiệt bị bụi bẩn hoặc lắp sai vị trí.	Kiểm tra lại nhiệt độ xung quanh, thay đổi vị trí lắp thiết bị hoặc có thể cho phép bộ điều khiển tự động làm mát.
Lỗi OH3	Lỗi động cơ quá nóng do việc tăng tốc thường xuyên và trong thời gian dài.	Kiểm tra ổ đĩa, hệ thống kết nối PTC...
Lỗi OH4	Bộ phận đo nhiệt độ bên trong quá nóng	Kiểm tra quạt làm mát, giảm tải,...
Lỗi OU	Điện áp quá cao.	Kiểm tra nguồn điện, tăng thời gian giảm tốc, kết nối của điện trở phanh, kiểm tra cáp động cơ...
Lỗi OUE	Điện áp cao quá dài hơn 5s	Kiệm tra nguồn điện áp của lưới điện.
Lỗi PR	Lỗi chuyển tham số PR Fauly - Do Par1 và Par2 bị lỗi.	PAR1 bị lỗi: Chuyển hoặc tải lại cài đặt gốc. PAR2: Chuyển sang Modul khác còn hoạt động, Reset lại modul...

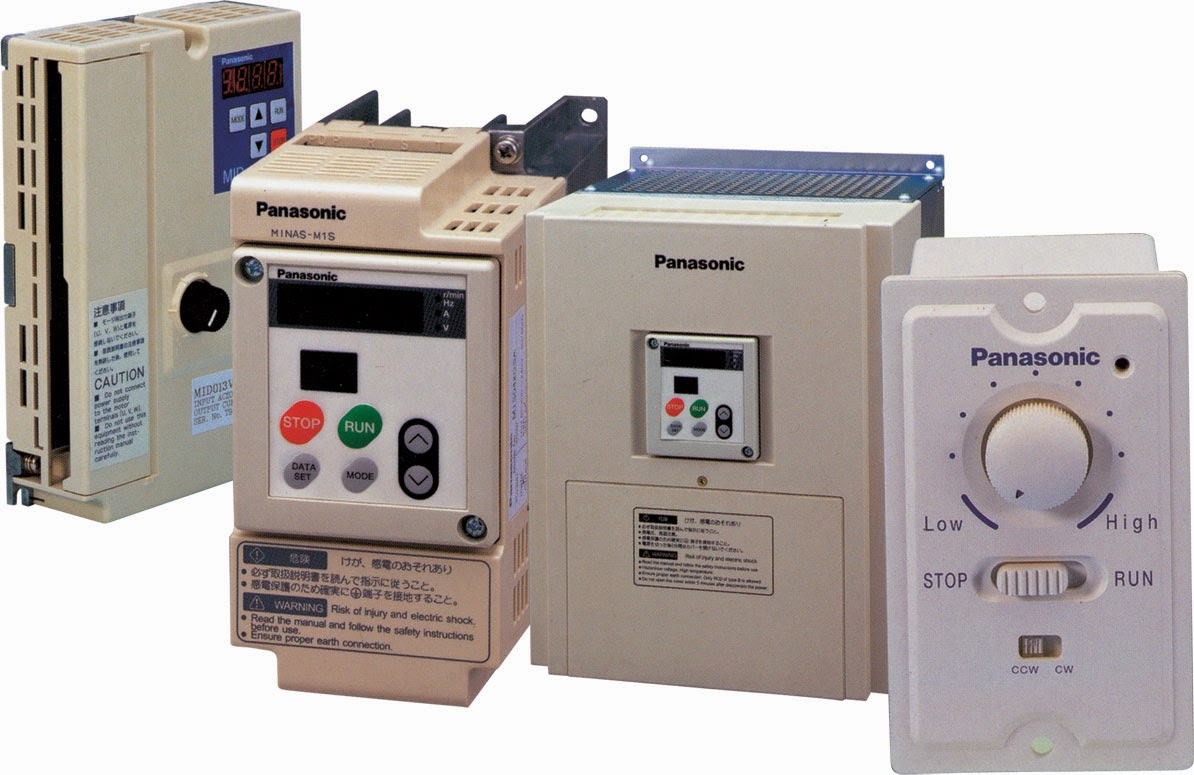

Bảng mã mỗi và cách khắc phục biến tần Panasonic gặp sự cố

Biến tần chạy một lúc rồi đột nhiên dừng lại

Kiếm trả trạng thái hoạt động ( Run ) của Biến Tần.

TH1: Nguyên nhân trạng thái RUN tắt.

• Tín hiệu lệnh chạy lệch tự động bị ngắt.
• Biến tần báo lỗi với lỗi hiển thị và đèn “TRIP” sẽ sáng lên

Cách khắc phục:

• Kiểm tra dây điều khiển và,siết lại terminel điều khiển.

TH2: Trạng thái RUN còn sáng.

• Tốc độ chạy của biến tần dần về 0
• Do mortor bị kẹt.

Biến tần không hiển thị đèn báo

Nguyên nhân: Do điện áp không phù hợp, cầu chỉnh lưu bị hư hỏng, điện trở sạc tụ…

Cách khắc phục

• Dùng đồng hồ đo để kiểm tra điện áp, nếu chưa phù hợp thì tiến hành cấp nguồn lại.

Mortor hoạt động bị nóng khi gắn biến tần.

Nguyên nhân:

• Cài đặt lại các thông số.
• Do đầu nối dây của motor sai vị trí.
• Mức tần số quá thấp khi hoạt động.

Cách khắc phục:

• Cài đặt lại các thông số theo hưỡng dẫn.
• Kiểm tra lại phần đấu dây có phù hợp chưa.

>> Đây là bài viết tổng hợp sơ bộ các lỗi của biến tần Panasonic, bạn có thể tìm hiểu thêm các lỗi khác và cách sửa biến tần Panasonic của chúng tôi trong phần giới thiệu ở trên.

Bảng mã mỗi và cách sửa chữa biến tần Ge Fanuc

Tên lỗi	Nguyên nhân	Cách khắc phục
Lỗi quá dòng	Quá dòng khi giảm tốc	Kiểm tra cách điện trên đường dây ngõ ra sau đó tăng thời gian giảm tốc
	Lỗi quá dòng khi tăng tốc	Kiểm tra cách điện trên đường dây ngõ ra sau đó tăng thời gian tăng tốc
Lỗi quá nhiệt	Bộ phận đo nhiệt độ bên trong quá nóng	Kiểm tra quạt làm mát, giảm tải điện năng…
Lỗi quá tải	Do quá tải nhiệt	Kiểm tra ổ đĩa, thử thêm thời gian tăng tốc.
Lỗi chạm đất	Pha động cơ nối đất	Kiểm tra cáp của dòng sạc điện dung, bạn nên sử dụng cáp của động cơ ngắn, thấp hơn giá trị điện dung.
Lỗi quá áp	Điện áp quá cao	Kiểm tra nguồn điện, thử tăng thời gian giảm tốc, kiểm tra kết nối của điện trở phanh, cáp động cơ...
Lỗi hiệu chỉnh thông số sai	Có thể do 3 trường hợp sau: - Do thông số điều khiển động cơ đồng bộ đặt bị sai. - Do thông số tự động đặt sai. - Biến tần có thể chưa được kết nối với động cơ.	Làm theo các bước sau: - Kiểm tra tải và đảm bảo tải bình thường. - Kiểm tra thông số điều khiển cài đặt đúng chưa. - Tăng thời gian phát hiện hiệu chỉnh.
Lỗi đầu ra	Có thể nguyên nhân do một đầu ra không được kết nối.	Bạn cần: - Xem kỹ đầu nối dây motor. - Kiểm tra lại mạch điều khiển biến tần. - Nếu cần thiết nên thay mới hệ thống IGBT.

Bảng mã lỗi biến tần LS và một số cách khắc phục

• Khi phần mềm bị lỗi => Nên kiểm tra và cài lại các thông số của biến tần.
• Biến tần hoạt động thường xuyên bị lỗi, giật =>> Liên hệ trung tâm sửa chữa gần nhất.
• Bảng điều khiển báo lỗi điện áp thấp (LVT) kiểm tra lại nguồn điện đầu vào.
• Biến tần bị cháy mạch, cháy bo, nổ IGBT > Thay thế IGBT.
• Biến tần bị sét đánh > Liên hệ trung tâm bảo hành.
• Biến tần không điều khiển được > Kiểm tra lại đường dẫn, hệ thống điều khiển.
• Biến tần thông báo lỗi OLT – lỗi bị quá tải > Giảm tải của động cơ hoặc tăng thời gian phanh hãm.
• Màn hình LCD bị lỗi, không hiển thị > Liên hệ trung tâm sửa chữa để thay thế.
• Lỗi thiếu pha đầu ra, hiển thị lỗi POT >> Kiểm tra lại nguồn cấp đầu ra.
• Lỗi board mạch MMIO
• Lỗi chạm đất – lỗi GFT > Kiểm tra các đường nối dây.
• Biến tần LS bị chết công suất, chết màn hiển thị, chết nguồn > Thay mới.
• Lỗi quá tải – lỗi IOL >> Giảm tải động cơ.
• Lỗi quá dòng – lỗi OCE, OC2
• Lỗi giao tiếp – lỗi ERR > Kiểm tra hệ thống dây truyền.

> Bạn có thểm tìm hiểu thêm thông tin qua bài viết: Sửa chữa biến tần LS và tài liệu hưỡng dẫn.

Bảng lỗi và cách sửa biến tần Emerson

STT	Mã lỗi	Nguyên nhân
1	HF04	Báo do điện áp thấp
2	HF05	Báo do DSP không phát tín hiệu khi khởi động
3	HF06	Biến tần bị ngắt bất ngờ, đang chạy thì dừng đột ngột
4	HF07	Thời gian quét bị lỗi
5	HF08	Biến tần chạy không ổn định
6	HF11	Không thể truy cập vào EEPROM, mọi công việc truyền thông đến EEPROM đều bị từ chối
7	HF20	Trạng thái nguồn gặp vấn đề
8	HF21	Lỗi công suất do điện áp khác với giá trị dự kiến
9	HF23	Lỗi phần mềm
10	HF24	Lỗi phần mềm
11	HF25	DSP truyền thông thất bại, lỗi truyền thông từ bộ vi xử lý chính đến bộ vi xử lý thứ 2, kết nỗi thất bại giữa DSP và PCB
12	HF26	Lỗi khởi động hay lỗi ngắn mạch IGBT khi gặp phải vấn đề nghiêm trọng trên bảng điện
13	HF27	Lỗi nhiệt, nhiệt độ vượt quá ngưỡng cho phép
14	HF28	Lỗi phần mềm xảy ra ở DPS trên PCB
15	HF29	Lỗi quạt, quạt tản nhiệt ngừng hoạt động
16	HF30	Lỗi ở sự cố dây cáp DCCT
17	HF31	Báo do quạt module không hoạt động
18	HF32	Bộ phận phản hồi nhiệt không hoạt động

Quy Trình Sửa Chữa Biến Tần

Dưới đây là quy trình mà chúng tôi áp dùng dành cho tất cả các đối tác tìm đến dịch vụ sửa biến tấn của mình. Bạn có thể tham khảo sơ bộ nội dung trước khi liên hệ trực tiếp đến Đại Dương Corp.

Bước 1: Tiếp nhận thông tin về biến tần

• Tình trạng biến tần hiện tại.
• Thời gian biến tần gặp lỗi.
• Mô tả cụ thể lỗi mà biến tần đang gặp ( Tất cả những gì bạn thấy )
• Hãng sản xuẩ biến tần.
• Thời gian sử dụng biến tần ( tính từ ngày lắp đặt sử dụng )
• Địa chỉ tiến hành bảo trì, sửa chữa.
• Yêu cầu khác.

Đối với những lỗi về phần mềm chúng tôi sẽ hướng dẫn bạn xử lý ngay tại bước này. Từ bước thứ 2 áp dụng cho những lỗi phải xuống kiểm tra thực tế.

Bước 2: Khảo sát, kiểm tra lỗi cụ thể của biến tần.

Dựa trên những thông tin mà khách hàng gửi, chúng tôi sẽ xác định sơ bộ lỗi mà biến tần đang gặp phải. Từ đó chuẩn bị các dụng vụ và thiết bị cần thiết để đến gặp khách hàng.

Bộ phận kỹ thuật sẽ kiểm tra lại toàn bộ hệ thống biến tần của bạn, để xác định các lỗi một cách chính xác nhất. Sau khi tìm hiểu cụ thể, chúng tôi sẽ gửi cho bạn bảng báo giá ngay tại xưởng.

Đối với những lỗi đúng theo dự trù chúng tôi sẽ tiến hành sửa chữa ngay lập tức. Còn những lỗi phát sinh chúng tôi sẽ dựa theo tình hình có thể sẽ sửa luôn ( có sẵn các thiết bị thay thế ) hoặc hẹn ngày hôm sau xuống sửa lại.

Bước 3: Tiến hành sửa chữa biến tần

Sau khi đã có đầy đủ nhân lực và vật lực, chúng tôi sẽ cho bộ phận kỹ thuật của mình xuống tiến hành sửa chữa. ( Một số trường hợp chúng tôi có thể phải mang về xưởng của công ty để xử lý )

Trong thời gian sửa chữa, chúng tôi sẽ cho quý đối tác mượn biến tần có sẵn của mình để khách hàng sử dụng trong thời gian chờ đợi.

Bước 4: Kiểm tra, vận hành thử nghiệm

Sau khi đã sửa xong, chúng tôi sẽ tiến hành kiểm tra tổng thể lại lần cuối sau đó cho vận hành thử trong khoảng 30ph đến 1 tiếng. Nếu không có phát sinh gì khác thì Đại Dương Corp sẽ tiến hành bàn giao.

Bước 5: Bàn giao và thanh toán.

Khi biến tần đã hoạt động ổn định, nhân viên của chúng tôi sẽ làm biên bản bàn giao, viết giấy bảo hành cho bạn. Cuối cùng là bạn sẽ thanh toán toàn bộ kinh phí theo bảng báo giá mà chúng tôi đã gửi trước đó.

Trong quá trình bảo hành nếu có bất cứ vấn đề gì xảy ra với biến tần, bạn hãy liên hệ ngay cho chúng tôi. Đại Dương Corp sẻ cử bộ phận bảo trì, bảo dưỡng của mình xuống xử lý ngay lập tức tránh làm ảnh hưởng đến quá trình sử dụng của bạn

Giới thiệu dịch vụ sửa chữa biến tần – Đại Dương

Đại Dương Corp với 5 năm làm dịch vụ sửa chữa biến tần, cùng 10 năm hoạt động trong lĩnh vực phân phối thiết bị điện tử, công nghiệp chúng tôi tin rằng mình sẽ làm cho tất cả các đối tác phải hài lòng.

Chúng tôi luôn sẵn sàng tiếp nhận sửa chữa biến tần tất cả các hãng đến từ Nhật Bản, Châu Âu và Trung Quốc…. Chỉ cần bạn có biến tần gặp sự cố Đại Dương sẽ xử lý dù là hãng nào đi nữa.

Dịch vụ sữa chữa biến tần ở đâu ?

Hiện nay chúng tôi đang chia ra thành 3 khu vực chính để cung cấp các dịch vụ của mình. Cụ thể như sau:

• Sửa biến tần tại miền nam gồm: Tp.Hồ Chí Minh, Đồng Nai, Bình Dương, Long An, Tây Ninh, Cần Thơ, Vĩnh Long…
• Dịch vụ sửa biến tần ở miền trung gồm: Đà Nẵng, Quảng Ngãi, Khánh Hòa, Bình Định, Quảng Nam…
• Sửa biến tần các hãng tại miền bắc: Hà Nội, Hải Phòng, Quảng Ninh, Hải Dương,…

Mọi vấn đề cần hỗ trợ đừng ngại ngần liên hệ với Đại Dương Corp để được hỗ trợ nhanh – chính xác và kịp thời nhất.

0888 406 268

Liên hệ trung tâm chăm sóc, hỗ trợ sửa biến tần gần nhất

Chúng tôi luôn cố gắng để có thể mang đến cho khách hàng của mình những trải nghiệm về chất lượng dịch vụ cũng như sản phẩm tốt nhất. Vì vậy, Đại Dương Corp đã xây dựng cho mình một đội ngũ nhân viên giàu kinh nghiệm, nhiệt tình và luôn sẵn sàng hỗ trợ cho quý khách hàng 24/7.

• Hotline: 0888 406 268
• Email: Sales@daiduongautomation.com

DỊCH VỤ SỬA CHỮA BIẾN TẦN

Lời kết

Bài viết này bên cạnh giới thiệu về dịch vụ sửa chữa biến tần, thì Đại Dương Corp cũng muốn gửi đến bạn bảng mã lỗi và cách sửa biến tần để cho tất cả mọi người có thể tự xử lý khi biến tần của mình gặp phải sự cố.

Bạn có thể lựa chọn chúng tôi hoặc bất kỳ một doanh nghiệp nào khác nhưng hãy ưu tiên lựa chọn nhà cung cấp dịch vụ có uy tín cùng với đó ở gần bạn nhất để luôn luôn sẵn sàng hỗ trợ khi bạn cần.

> Tìm hiểu kỹ hơn tại: Phương pháp sửa biến tần Emerson

Tác Giả: Đại Dương Corp

Đại Dương Corp là nhà phân phối chính thức sản phẩm thiết bị công nghiệp, tự động hóa của các thương hiệu hàng đầu như: AS ONE, TRUSCO, LS, SCHNEIDER, SIEMENS, KTC,…

888406268
