Nguyên lý hoạt động của rơ le bán dẫn: Giải thích đơn giản

Rơ le bán dẫn, hay còn gọi là Solid State Relay (SSR), đã trở thành một thành phần quan trọng trong nhiều hệ thống điện tử và tự động hóa hiện đại. Với khả năng chuyển mạch không tiếp xúc, không gây tiếng ồn và có độ bền cao, rơ le đang dần thay thế các rơ le cơ học truyền thống trong nhiều ứng dụng.

Trong bài viết này, chúng ta sẽ tìm hiểu về cấu trúc, nguyên lý hoạt động và ứng dụng của rơ le bán dẫn, cũng như so sánh nó với các loại rơ le cơ điện thông thường.

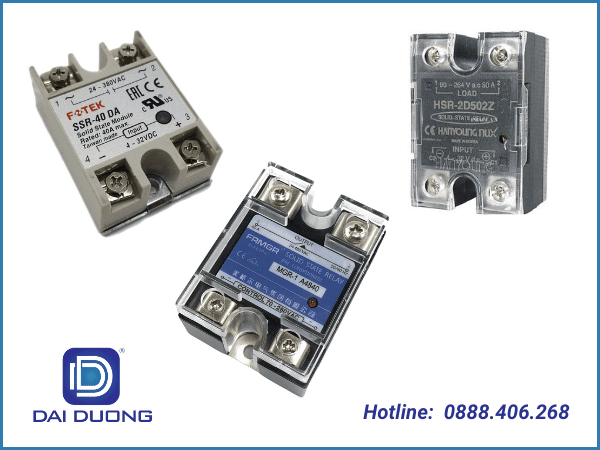

Rơ le Bán dẫn là gì ?

Rơ le bán dẫn (SSR) là một thiết bị chuyển mạch sử dụng các thành phần bán dẫn để điều khiển dòng điện trong mạch điện chính. Khác với rơ le cơ điện truyền thống, rơ le không có các bộ phận cơ học chuyển động, giúp tăng độ bền, giảm tiếng ồn và thời gian đáp ứng nhanh hơn.

Rơ le bán dẫn hoạt động dựa trên việc sử dụng các linh kiện bán dẫn như Diode, Triac, MOSFET hoặc Transistor để đóng/mở mạch điện. Khi có tín hiệu điều khiển từ mạch điều khiển, rơ le sẽ kích hoạt và cho phép dòng điện chạy qua hoặc ngắt mạch.

Cấu trúc và thành phần của rơ le bán dẫn

Cấu trúc của rơ le thường bao gồm ba phần chính: đầu vào điều khiển, mạch cách ly (thường là opto-isolator), và mạch bán dẫn đầu ra.

• Đầu vào điều khiển: Nhận tín hiệu từ bộ điều khiển. Tín hiệu này có thể là dòng điện hoặc điện áp, tùy thuộc vào thiết kế của rơ le.
• Mạch cách ly: Thường sử dụng một LED và Phototransistor trong một opto-isolator để cách ly điện áp giữa mạch điều khiển và mạch công suất. Điều này giúp bảo vệ mạch điều khiển khỏi các xung điện từ mạch công suất.
• Mạch bán dẫn đầu ra: Thường sử dụng các linh kiện bán dẫn như Triac hoặc MOSFET để điều khiển dòng điện chính. Mạch này sẽ đóng hoặc mở tùy thuộc vào tín hiệu từ mạch cách ly.

Nguyên lý hoạt động của rơ le bán dẫn

Hoạt động cơ bản của Rơ le Bán dẫn

Khi một tín hiệu điều khiển được đưa vào đầu vào của rơ le, LED trong mạch cách ly sẽ phát sáng. Ánh sáng này kích hoạt Phototransistor, làm cho nó dẫn điện.

Sự dẫn điện này sẽ kích hoạt linh kiện bán dẫn (như Triac hoặc MOSFET) trong mạch đầu ra, cho phép dòng điện chạy qua mạch công suất hoặc ngắt dòng điện nếu tín hiệu điều khiển không còn nữa.

Quá trình này diễn ra hoàn toàn không tiếp xúc, nghĩa là không có sự chuyển động cơ học nào, giúp rơ le hoạt động ổn định hơn, không gây mài mòn và giảm thiểu hiện tượng hồ quang điện.

Quá trình chuyển đổi tín hiệu

Rơ le bán dẫn hoạt động theo nguyên tắc cách ly tín hiệu giữa mạch điều khiển và mạch công suất. Khi tín hiệu điều khiển (điện áp hoặc dòng điện) được cấp, LED phát sáng và tạo ra tín hiệu quang học.

Phototransistor sau đó tiếp nhận tín hiệu này và biến đổi thành tín hiệu điện. Tín hiệu điện này được dùng để điều khiển linh kiện bán dẫn (Triac hoặc MOSFET) để đóng hoặc mở mạch điện chính.

Điều này có nghĩa là mạch công suất của rơ le bán dẫn hoàn toàn cách ly về mặt điện với mạch điều khiển, giúp bảo vệ mạch điều khiển khỏi các sự cố như quá áp hoặc quá dòng từ mạch công suất.

Hiệu suất và độ tin cậy của rơ le bán dẫn

Rơ le bán dẫn có độ bền và hiệu suất cao hơn so với rơ le cơ điện truyền thống. Điều này là do không có các bộ phận cơ học chuyển động, nên không có hiện tượng mài mòn và không bị ảnh hưởng bởi bụi bẩn hay môi trường khắc nghiệt.

Ngoài ra, nó cũng có thời gian đáp ứng nhanh hơn, chỉ vài micro giây, so với vài mili giây của rơ le cơ điện.

Tuy nhiên, một thách thức lớn đối với rơ le bán dẫn là nhiệt độ. Khi linh kiện bán dẫn hoạt động, nó sẽ sinh nhiệt. Do đó, cần có hệ thống tản nhiệt hiệu quả để đảm bảo rơ le hoạt động ổn định và kéo dài tuổi thọ.

Ứng dụng và các lưu ý khi sử dụng rơ le bán dẫn

Các ứng dụng cụ thể trong cuộc sống

Rơ le bán dẫn được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ công nghiệp đến gia dụng.

Trong công nghiệp:

Rơ le bán dẫn được sử dụng trong các hệ thống điều khiển tự động, máy móc công nghiệp, điều khiển động cơ, và hệ thống điều khiển nhiệt độ. Với khả năng đáp ứng nhanh và độ bền cao, rơ le bán dẫn đảm bảo hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.

Trong gia dụng:

Rơ le được tích hợp trong nhiều thiết bị điện tử như điều hòa không khí, lò vi sóng, và tủ lạnh. Nhờ khả năng chuyển mạch mượt mà và không gây tiếng ồn, rơ le giúp tăng cường trải nghiệm người dùng.

Trong hệ thống điện:

Rơ le còn được sử dụng trong các mạch bảo vệ quá tải, điều khiển dòng điện, và chuyển mạch tự động. Điều này giúp bảo vệ các thiết bị điện khỏi sự cố và tăng độ tin cậy của hệ thống.

Các lưu ý khi sử dụng rơ le bán dẫn

• Lựa chọn phù hợp: Khi chọn rơ le bán dẫn cần đảm bảo rằng thông số kỹ thuật của nó phù hợp với yêu cầu của hệ thống, đặc biệt là về dòng điện, điện áp và công suất.
• Tản nhiệt: Do rơ le bán dẫn sinh nhiệt trong quá trình hoạt động, việc đảm bảo hệ thống tản nhiệt hiệu quả là cần thiết. Điều này giúp tránh quá nhiệt, gây hỏng hóc linh kiện và làm giảm tuổi thọ của rơ le.
• Sử dụng mạch lọc: Để giảm nhiễu điện từ (EMI) và đảm bảo độ tin cậy cao hơn, cần thiết lập các mạch lọc phù hợp. Nhiễu điện từ có thể ảnh hưởng đến hoạt động của rơ le và các thiết bị xung quanh, do đó, việc giảm thiểu nhiễu là rất quan trọng.
• Kiểm tra định kỳ: Dù rơ le bán dẫn có độ bền cao, việc kiểm tra và bảo dưỡng định kỳ vẫn cần thiết để phát hiện và khắc phục các vấn đề tiềm ẩn, đảm bảo hoạt động liên tục và ổn định của hệ thống.

Các hãng sản xuất được dùng phổ biến hiện nay

Rơ le bán dẫn (Solid State Relay – SSR) được sản xuất bởi nhiều hãng lớn trên thế giới, đặc biệt là các công ty chuyên về linh kiện điện tử và tự động hóa công nghiệp. Dưới đây là một số hãng sản xuất nổi tiếng và uy tín:

Thương hiệu Omron

• Xuất xứ: Nhật Bản
• Đặc điểm:
  • Omron là một trong những thương hiệu hàng đầu trong lĩnh vực tự động hóa và điện tử.
  • Rơ le bán dẫn của Omron nổi tiếng về độ tin cậy, khả năng chịu tải cao, và hiệu suất ổn định trong các ứng dụng công nghiệp.
• Sản phẩm tiêu biểu: Rơ le bán dẫn Omron G3NA 240B , Rơ le bán dẫn Omron G3NA 220B,…

Thương hiệu Toho:

• Xuất xứ: Nhật Bản
• Đặc điểm:
  • Rơ le của Toho thường có thiết kế nhỏ gọn, dễ dàng lắp đặt trong các tủ điện và hệ thống điều khiển tự động.

Sản phẩm tiêu biển: Rơ le bán dẫn TRS 7220, Rơ le TRS 7240, Rơ le TRS 7260, Rơ le TRS 1225, Rơ le TRS 1245, Rơ le TRS 5225, …
