Hướng dẫn cách sử dụng đồng hồ vạn năng hiển thị số

Đồng hồ vạn năng là dụng cụ đo đạc rất phổ biến và không thể thiếu trong các công việc sữa chữa điện, kiểm tra máy móc, … Chúng có rất nhiều chức năng với cách sử dụng khác nhau như đo điện trở, đo dòng điện, … vì vậy chúng ta cần tìm hiểu kỹ trước khi sử dụng để đảm bảo độ chính xác và an toàn. Dưới đây là bài viết hướng dẫn cách sử dụng đồng hồ vạn năng hiển thị số

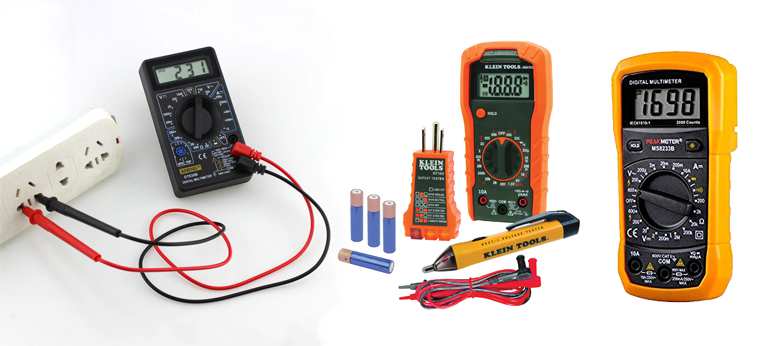

Cách sử dụng đồng hồ vạn năng hiển thị số

Đồng hồ vạn năng điện tử có nhiều chức năng khác nhau như đo dòng điện, đo điện áp, đo điện trở, đo thông mạch, …  vì vậy cách sử dụng cũng khác nhau. Đồng hồ vạn năng hiển thị số cho kết quả hiển thị trên màn hình bằng dạng số.

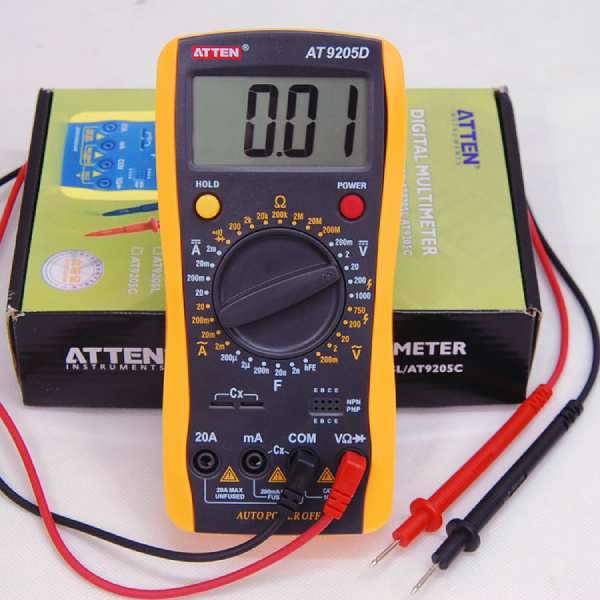

Sử dụng đồng hồ vạn năng hiển thị số đo dòng điện

Dưới đây là các bước sử dụng đồng hồ vạn năng điện tử để đo dòng điện một chiều và dòng điện xoay chiều

Bước 1: Đối với dòng điện xoay chiều – chỉnh thang đo của đồng hồ về A~, đối với dòng điện một chiều – chỉnh thang đo của đồng hồ về A-

Bước 2: Cắm que đen vào cổng chung COM, cắm que đỏ vào cổng 20A (dòng điện có độ lớn cỡ A) và cổng mA (dòng điện có cường độ nhỏ cỡ mA)

Bước 3: Đặt 2 que đo vào điểm cần đo

Bước 4: Đặt mức chuyển mạch cho đồng hồ tại thang đo DC.A – 250mA.

Bước 5: Thực hiện tắt nguồn điện mạch thí nghiệm

Bước 6: Cắm que đo theo chiều dòng điện của mạch thí nghiệm

Bước 7: Thực hiện bật nguồn điện của mạch thí nghiệm.

Bước 8: Kết quả hiển thị trên màn hình LCD

Lưu ý:

• Nếu kết quả hiển thị nhỏ hơn 25mA thì tại bước 4 đặt chuyển mạch sang DC.A – 25mA
• Nếu kết quả hiển thị nhỏ hơn 2,5mA thì đặt chuyển mạch sang DC.A – 2,5mA

Sử dụng đồng hồ vạn năng hiển thị số đo điện áp

Bước 1: Đặt đồng hồ tại thang AC (một chiều) và DC (xoay chiều)

Bước 2: Cắm que đen vào cổng COM và que đỏ vào cổng V/Ω

Bước 3: Que đo màu đen cắm vào đầu COM, que màu đỏ cắm vào đầu (+)

Bước 4: Đặt chuyển mạch ở thang đo DC.V hoặc AC.V thích hợp

Bước 5: Đặt 2 que đo vào vị trí 2 điểm cần đo

Bước 6: Kết quả hiển thị ở trên màn hình

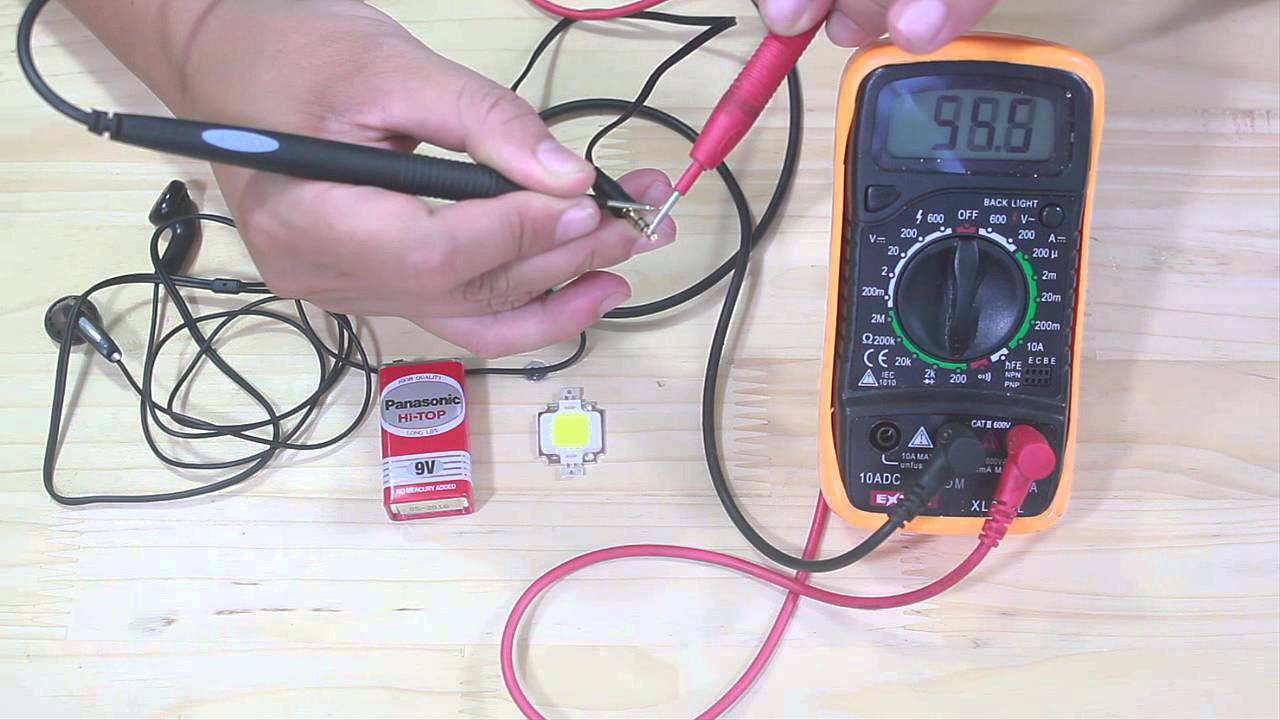

Sử dụng đồng hồ vạn năng điện tử đo điện trở

Bước 1: Đưa đồng hồ về thang đo điện trở (Ω)

Bước 2: Cắm que đen và que đỏ vào cổng (que đen – COM, que đỏ – V/Ω

Bước 3: Cắm que đen và đỏ vào đầu (que đen – COM, que đỏ – (+))

Bước 4: Đặt 2 que vào 2 đầu của điện trở

Bước 5: Tiến hành đo điện trở

Bước 6: Đọc kết quả trên màn hiển thị.

Sử dụng đồng hồ vạn năng điện tử đo độ tiếp giáp P-N

Bước 1: Cài đặt dồng hồ về thang đo điốt hoặc thông mạch.

Bước 2: Cắm que đen và que đỏ vào 2 đầu nguồn

Bước 3: Khi diode phân cực thuận thì giảm áp bé hơn 1, khi diode phân cực ngược thì không giảm áp.

Những lưu ý khi sử dụng đồng hồ vạn năng

• Nếu để nhầm đồng hồ đo điện trở hay dòng điện vào điện áp xoay chiều thì đồng hồ sẽ hỏng
• Trường hợp để thang đo dòng điện xoay chiều vào nguồn một chiều thì đồng hồ không báo kết quả
• Ngắt nguồn điên trước khi đo điện trở trong mạch
• Trường hợp đo điện trở nhỏ dưới 10Ω để cho kết quả chính xác ta nên đặt que đo và chân điện trở tiếp xúc gần nhau
• Trường hợp đo điện trở lơn hơn 10Ω, tuyệt đối không được để tay động vào cả 2 que đo vì sẽ làm ảnh hưởng đến kết quả đo.
• Khi kiểm tra lớp tiếp giáp thì que màu đen là nguồn pin (-) và que màu đỏ là nguồn pin (+)

Lời kết

Bài viết trên đây là thông tin về cách sử dụng đồng hồ vạn năng hiển thị số để đo điện trở, đo điện áp, … Hy vọng có thể giúp bạn nắm rõ các bước sử dụng để đảm bảo độ an toàn và chính xác trong quá trình làm việc. Nếu bạn quan tâm hoặc muốn hỗ trợ tư vấn, hãy liên hệ ngay Đại Dương Corp.
