BỘ CHUYỂN ĐỔI TÍN HIỆU NHIỆT ĐỘ – GIẢI PHÁP KẾT NỐI CHUẨN 4–20mA CHO NHÀ MÁY HIỆN ĐẠI
Trong các hệ thống tự động hóa công nghiệp, nhiệt độ là một trong những thông số quan trọng nhất ảnh hưởng trực tiếp đến chất lượng sản phẩm, an toàn vận hành và hiệu suất năng lượng. Để dữ liệu nhiệt độ từ cảm biến có thể truyền ổn định về PLC, DCS hoặc SCADA, bộ chuyển đổi tín hiệu nhiệt độ đóng vai trò như một mắt xích không thể thiếu.
Ngày nay, các temperature transmitter với ngõ ra chuẩn 4–20mA đang trở thành tiêu chuẩn trong hầu hết nhà máy, từ lò nhiệt, HVAC, thực phẩm, dược phẩm cho đến năng lượng và luyện kim.
1. Bộ chuyển đổi tín hiệu nhiệt độ là gì?
Bộ chuyển đổi tín hiệu nhiệt độ (temperature transmitter) là thiết bị nhận tín hiệu nhiệt độ thô từ cảm biến như RTD Pt100, Pt1000 hoặc thermocouple (K, J, T, E…), sau đó chuyển đổi thành tín hiệu chuẩn công nghiệp – phổ biến nhất là 4–20mA.
Việc sử dụng bộ chuyển đổi nhiệt độ sang 4-20mA giúp:
-
Truyền tín hiệu đi xa mà không bị suy hao
-
Chống nhiễu tốt trong môi trường công nghiệp
-
Dễ dàng tích hợp với PLC, DCS, SCADA
Chính vì vậy, 4-20mA temperature transmitter là lựa chọn mặc định trong các hệ thống đo nhiệt độ hiện đại

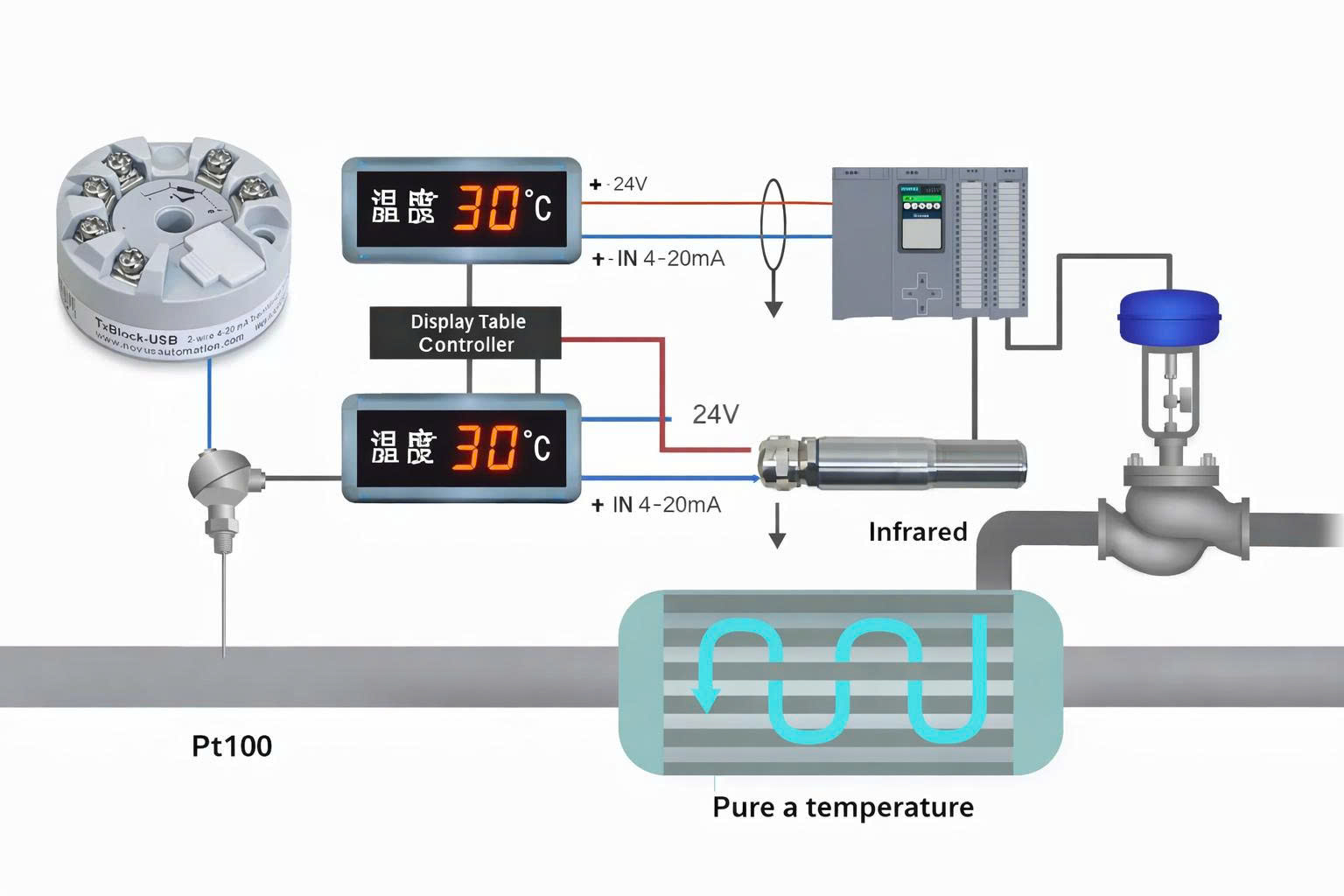

2. Vai trò của temperature transmitter trong tự động hóa công nghiệp
Trong thực tế, tín hiệu từ cảm biến nhiệt rất nhỏ và dễ bị nhiễu. Nếu đưa trực tiếp về bộ điều khiển, sai số sẽ tăng cao. Temperature transmitter đóng vai trò khuếch đại, chuẩn hóa và bảo vệ tín hiệu.
Một industrial temperature transmitter chất lượng cao sẽ đảm bảo:
-
Độ chính xác ổn định theo thời gian
-
Tín hiệu tuyến tính, dễ xử lý
-
Giảm lỗi đo và lỗi điều khiển
Nhờ đó, hệ thống điều khiển có thể phản ứng chính xác với mọi thay đổi nhiệt độ trong quá trình sản xuất.
3. Vì sao chuẩn 4–20mA được sử dụng phổ biến?
Chuẩn 4–20mA được sử dụng rộng rãi trong công nghiệp vì nhiều ưu điểm vượt trội:
-
Ít bị ảnh hưởng bởi điện trở dây
-
Dễ phát hiện lỗi (0mA = lỗi)
-
Tương thích với hầu hết PLC và DCS
Khi kết hợp với bộ chuyển đổi tín hiệu nhiệt độ, chuẩn này giúp hệ thống đo nhiệt độ đạt độ ổn định và tin cậy cao. Đó là lý do 4-20mA temperature transmitter luôn được ưu tiên trong các dự án nhà máy.

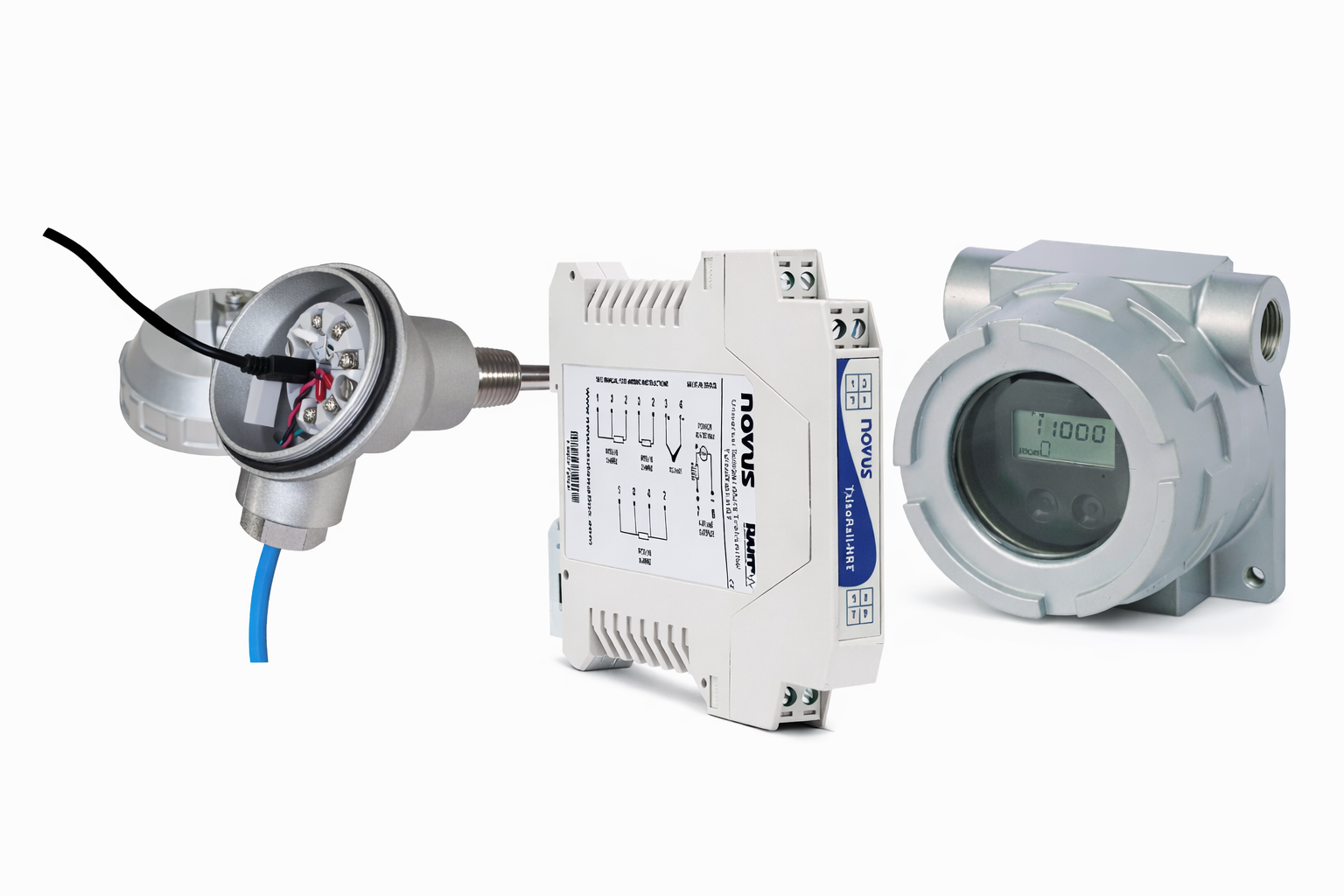

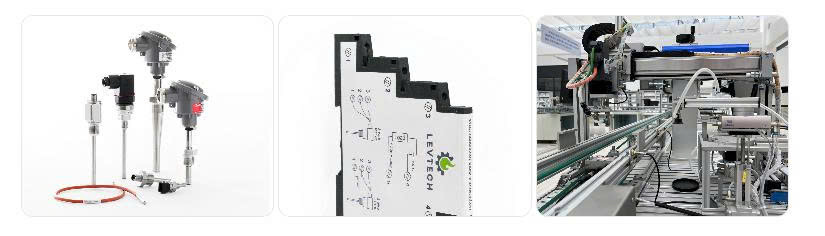

4. Các loại bộ chuyển đổi tín hiệu nhiệt độ phổ biến

5. Thông số kỹ thuật tiêu chuẩn của bộ chuyển đổi nhiệt độ sang 4–20mA
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Bộ chuyển đổi tín hiệu nhiệt độ |
| Tên tiếng Anh | Temperature Transmitter |
| Ngõ vào | RTD Pt100 / Pt1000; TC K, J, T, E, N, R, S, B |
| Ngõ ra | 4–20 mA |
| Kiểu truyền | 2-wire (loop powered) |
| Điện áp vòng lặp | 7.5 – 36 VDC |
| Độ chính xác | ±0.1% FS |
| Bù mối nối lạnh | Có |
| Nhiệt độ làm việc | −40 … +85 °C |
| Chứng nhận | CE, RoHS |
Những thông số này là tiêu chí quan trọng khi kỹ sư lựa chọn industrial temperature transmitter cho dự án.

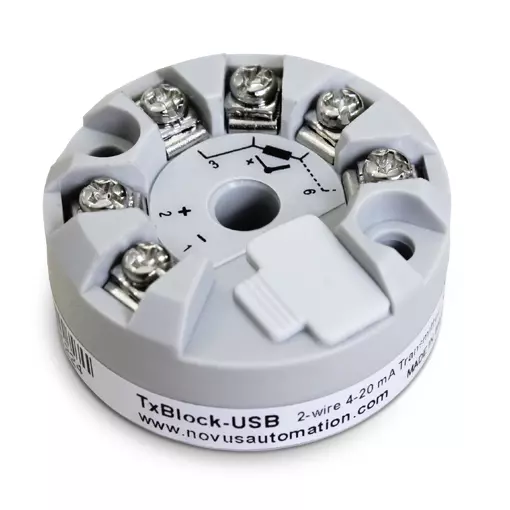

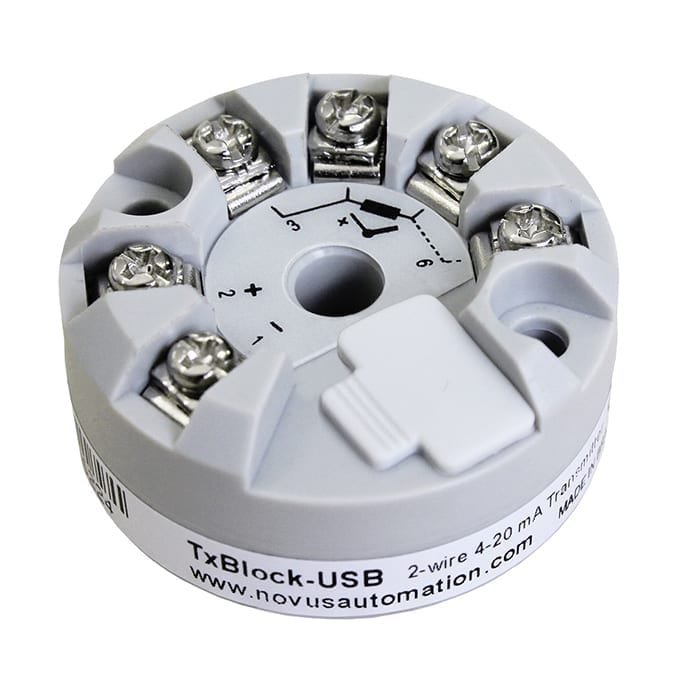

6. Mã hàng 8806000410 – TxBlock-USB | 2-Wire Head-Mount Temperature Transmitter
rong catalogue chính hãng của NOVUS Automation, mã hàng 8806000410 tương ứng với model TxBlock-USB – 2-wire head-mount temperature transmitter có ngõ ra 4–20mA.
Thông tin định danh:
-
Mã hàng: 8806000410
-
Model: TxBlock-USB
-
Mô tả: 2-wire head mount temp. transmitter, 4-20mA out
TxBlock-USB được thiết kế để lắp trực tiếp trong đầu cảm biến, giúp giảm nhiễu và tăng độ chính xác cho hệ thống đo nhiệt độ.

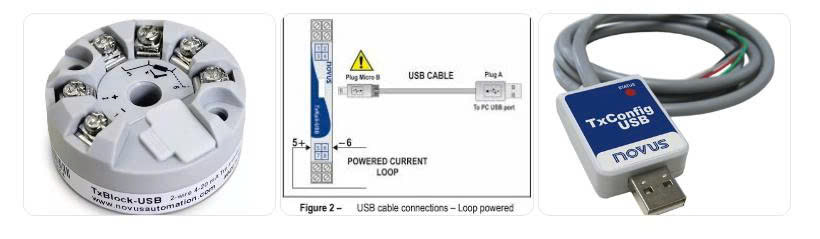

7. Cấu hình bằng USB – Điểm khác biệt theo catalogue NOVUS
Theo catalogue, TxBlock-USB cho phép cấu hình trực tiếp qua cổng USB mà không cần cấp nguồn ngoài. Người dùng chỉ cần phần mềm TxConfig để:
-
Chọn loại cảm biến
-
Cài đặt dải đo
-
Thiết lập 4mA – 20mA
-
Cấu hình chế độ lỗi
Đây là ưu điểm rất lớn so với nhiều bộ chuyển đổi nhiệt độ sang 4-20mA truyền thống.

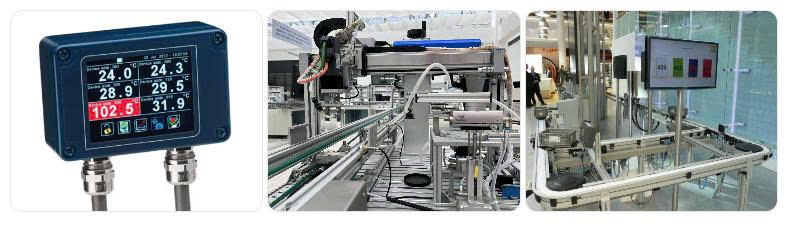

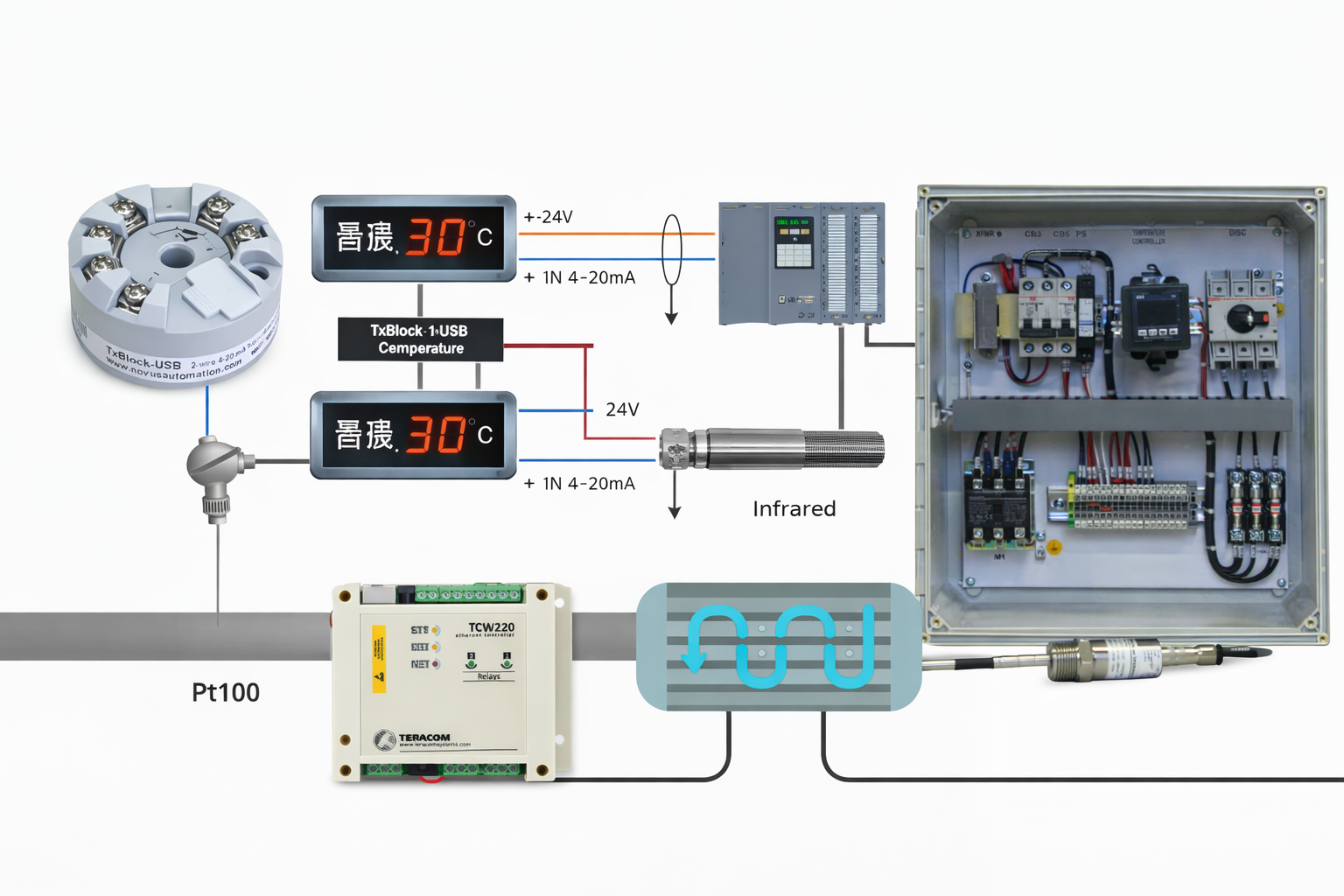

8. Ứng dụng thực tế của TxBlock-USB – 8806000410
TxBlock-USB (8806000410) được ứng dụng rộng rãi trong:
-
Lò nung, lò sấy, lò luyện kim
-
Hệ thống HVAC, BMS
-
Nhà máy thực phẩm & dược phẩm
-
Dây chuyền sản xuất công nghiệp
Trong mọi ứng dụng, bộ chuyển đổi tín hiệu nhiệt độ đóng vai trò đảm bảo dữ liệu nhiệt độ chính xác và ổn định.
Bộ chuyển đổi tín hiệu nhiệt độ là thiết bị nền tảng trong mọi hệ thống đo và điều khiển nhiệt độ. Việc lựa chọn đúng temperature transmitter, đặc biệt là các dòng 4-20mA temperature transmitter như TxBlock-USB – mã 8806000410, giúp nhà máy vận hành ổn định, an toàn và hiệu quả lâu dài.
