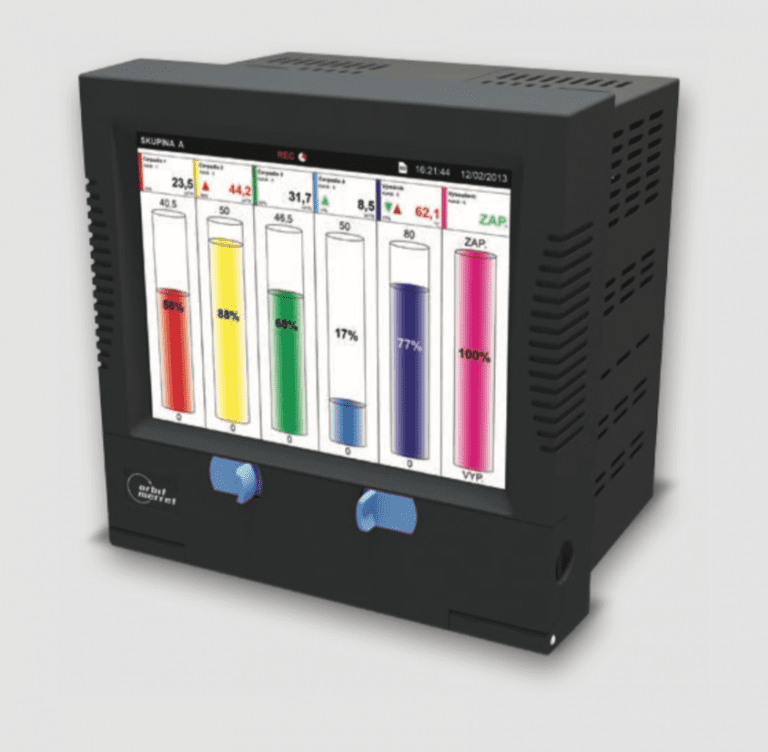

Bộ hiển thị đa năng  – Data logger – Bộ ghi dữ liệu là gì ?

Chắc hẳn khi nhìn vào tên sản phẩm chúng ta cũng phần nào hiểu được chức năng của nó đúng không nào. Thật vậy không chỉ nó có thể đo nhiệt độ mà sản phẩm này còn có thể đo được áp suất cũng như lưu lượng nước hoặc các dạng chất lỏng khác. Thiết bị này được xem là sự kết hợp tuyệt vời giữa các loại hiển thị lại với nhau thành một. Từ đó giúp chúng ta tiết kiệm chi phí cũng như không gian lắp đặt trong nhà xưởng, kho chứa,…

Mình xin giới thiệu đến các bạn dòng data logger nhiệt độ – áp suất – lưu lượng hay còn gọi là bộ ghi nhiệt độ nhiều kênh 4 kênh 8 kênh 16 kênh 32 kênh 40 kênh được bên mình nhập khẩu từ hãng Orbit Merret – Cộng Hòa Séc. Đây là dòng thiết bị được mình cung cấp rất nhiều trên thị trường hiện nay cho các bạn cần lưu trữ dữ liệu đo lường. Sản phẩm có nguồn gốc từ Châu Âu nên các bạn có thể yên tâm về chất lượng cũng như khả năng đáp ứng công việc nhé.

Bộ ghi dữ liệu hay còn gọi là Data Logger. Chức năng chính của nó là lưu trữ dữ liệu đo đạt từ cảm biến trong thời gian dài để truy xuất khi cần. Bộ ghi hoạt động trên nguyên lý lấy tín hiệu từ ngõ vào theo chu kỳ và lưu lại trong bộ nhớ. Do đó đa số các bộ ghi dữ liệu không có chức năng đo lường mà chỉ đọc dữ liệu từ input.

Tuy nhiên, bộ ghi của chúng tôi lại hoàn toàn khác. Ngoài chức năng ghi dữ liệu theo chu kỳ thì nó còn có thể trực tiếp đo nhiệt độ độ ẩm mà không cần dùng thêm bất kỳ cảm biến nào. Điều này giúp tiết kiệm chi phí hơn rất nhiều so với các bộ ghi dữ liệu truyền thống. Nhưng khác nhau ở chỗ là bộ data logger có nhiều tính năng hơn, nhiều tiện ít hơn trong công việc mà trong phần ứng dụng mình sẽ nói rõ hơn.

Bộ hiển thị đa năng dùng cho mục đích gì ?

Ngày trước khi chúng ta cần hiển thị các thông số nhiệt độ hay các thông số đo được bằng cách kết nối với phần mềm được cài đặt trong máy vi tính thông qua mạng LAN, điều đó khá tốn nhiều chi phí đầu tư. Chính vì thế thay vì trang bị cả một hệ thống lưu trữ như vậy ta có thể trang bị một bộ hiển thị có nhiều chức năng để giảm chi phí mà vẫn đảm bảo được chất lượng hiển thị và độ chính xác các thông số cần đo.

Bên cạnh đó thì một số bạn sẽ có các nhu cầu lưu trữ dữ liệu nhiệt độ hay áp suất đã đo lường cũng như cần vẽ biểu đồ thể hiện sự biến đổi trong một thời gian nhất định. Việc này sẽ rất cần thiết cho những ứng dụng cần thống kê, phân tích mức độ thay đổi của các đại lượng vật lý trong một thời gian ngắn nào đó nhằm đưa ra các biện pháp xử lý nếu chẳng may có sự bất ổn xảy ra.

Các loại cảm biến dạng đầu dò không có màn hình tích hợp sẽ phải dùng đến các loại thiết bị hiển thị. Và data logger cũng là một trong số đó, nhưng chúng sẽ có nhiều chức năng hơn để phục vụ trong việc giám sát, quan sát, kết nối trung gian,…Cụ thể thì một số ứng dụng của thiết bị có thể kể đến như:

• Hiển thị chính xác giá trị từ các cảm biến nhiệt độ, áp suất, mực nước, lưu lượng
• Làm thiết bị trung gian cho việc chuyển đổi tín hiệu và kết nối
• Lưu trữ các dữ liệu đã được hiển thị để phục vụ cho các công tác sau này
• Khả năng vẽ biểu đồ thể hiện sự tương quan tăng trưởng hay suy giảm của các đại lượng đo được
• Giải pháp hiển thị cho việc sử dụng số lượng lớn cảm biến
• Có thể cài đặt giá trị đo, biểu đồ, đơn vị đo cho từng kênh tín hiệu
• Có thể  các hàm công thức toán học để điều khiển ngõ ra.
• vv,…

Bộ hiển thị đa năng có những đặc điểm gì ?

• Là thiết bị hiển thị có nhiều kênh.
• Có thể hiển thị và lưu trữ các dữ liệu: nhiệt độ, áp suất, lưu lượng, datalogger nhiệt độ, datalogger áp suất, datalogger lưu lượng.
• Có thể lưu và hiển thị nhiệt độ và áp suất ở 4 kênh, 8 kênh, 16 kênh.
• Có bút cảm ứng dễ dàng thao tác
• Không dùng PLC và các HMI.
• Bộ nhớ lớn lên đến 32GB. Khả năng lưu trữ đến 20-30 năm
• Có các ngõ ra dùng để điều khiển như Relay NO NC
• Nhiều ngõ vào khác nhau, đa dạng tín hiệu cho chúng ta tùy chọn
• Màn hình kích thước lớn giúp dễ dàng quan sát.
• Có các phép toán cho chúng ta cấu hình.
• Có giao diện hiển thị trên máy tính, giúp quan sát trực quan hơn.
• Có thể chọn bộ hiển thị 8 kênh bao gồm 4 kênh nhiệt độ, 2 kênh áp suất và 2 kênh lưu lượng.
• Có thể hiển thị, lưu trữ và điều khiển các thông số vật lý dễ dàng (áp suất, nhiệt độ, độ ẩm,…)
• Có nhiều ngõ vào để có thể kết nối với các thiết bị đo lường, cảm biến,…
• Có nhiều tùy chọn ngõ ra cho phép chúng ta dùng trong các thiết bị thông dụng.
• Có bộ nhớ lưu trữ và truy xuất dễ dàng thông qua USB.
• Ngoài ra bộ ghi nhiệt độ còn cả khả năng vẽ đồ thị phân bố các đại lượng theo thời gian. Cung cấp các thuật toán để có thể điều chỉnh và cài đặt nhiệt độ.
• Có màn hình hiển thị và cảm ứng
• Hoạt động ổn định lâu dài.
• Thiết bị lưu trữ dưới dạng file exel trên thẻ nhớ, trên USB, trên bộ nhớ trong của thiết bị.
• Dễ dàng truy xuất và sao chép dữ liệu về máy tính.
• Có nhà phân phối tại Việt Nam, dễ dàng trong hỗ trợ kỹ thuật và chính sách bảo hành lâu dài
• Tiết kiệm đến 60% chi phí so với các thiết bị trên thị trường



Bộ hiển thị đa năng có những thông số ?

Các tín hiệu ngõ vào của data logger:

Mỗi bộ data logger model OMR700 sẽ có 8 card tín hiệu và việc của chúng ta là chọn các card sau để lắp vào 8 khe đó. Cụ thể thì mỗi một card chúng ta lắp vào khe sẽ có các kênh tín hiệu như sau:

• 12 kênh tín hiệu xung
• 12 kênh tín hiệu analog  (4-20mA, 0-20mA,…)
• 8 kênh tín hiêu digital
• 5 kênh tín hiệu RTD Pt100 (Pt100 2 dây, 3 dây và 4 dây,…)
• 4 kênh tín hiệu Analog  (4-20mA, 0-10V,…)
• 4 kênh tín hiệu RTD Pt100 (Pt100 2 dây, 3 dây và 4 dây,…)
• 4 kênh tín hiệu can nhiệt TC  (can nhiệt K, S, E, B, R,…)
• 3 kênh tín hiệu universal (Analog, RTD, TC, OHM,…)
• 2 kênh tín hiệu loadcell (loại loadcell 4 dây và 6 dây)
• 2 kênh tín hiêu công suất, điện áp (dạng điện áp và dòng điện)
• 2 kênh tín hiêu xung nhanh dạng PNP, NPN
• 2 kênh tín hiệu LVDT

Các tín hiệu ngõ ra của data logger:

• 16 kênh output tín hiệu NPN
• 8 kênh output dạng Relay NO/NC
• 8 kênh output tín hiệu NPN
• 8 kênh output tín hiệu PNP
• 6 kênh output tín hiệu SSR
• 4 kênh output dạng Relay NO/NC
• 4 kênh output Analog ( 4-20mA, 0-20mA, 0-10v, 0-5v,…)
• 1 kênh Profibus
• 1 kênh tín hiệu profinet

Các thông số khác:

• Model: sản phẩm có mã là OMR700
• Xuất xứ: được bên mình nhập khẩu từ hãng Orbit Merret – Cộng Hoà Séc.
• Tín hiệu vào (Input): có thể nhận rất nhiều loại ngõ vào (Input) khác nhau như cảm biến đo nhiệt độ Pt100, cảm biến nhiệt độ can nhiệt K, cảm biến nhiệt độ can nhiệt S, Cảm biến nhiệt độ can nhiệt B, vv…
• Tín hiệu ra (Output): có thể nhận tín hiệu từ các flow meter đo lưu lượng, nhận tín hiệu cảm biến đo áp suất, nhận tín hiệu cảm biến đo độ ẩm, cảm biến đo mức,… Điều đặc biệt là có thể hiển thị đơn vị phù hợp với từng đại lượng. Nhận được các tín hiệu analog như 4-20mA, 0-20mA, 0-5vdc, 1-5vdc, 2-10vdc, 1-5vdc. Tín hiệu đầu ra của bộ hiển thị: analog 4-20mA hoặc RELAY.
• Dung lượng: Có bộ nhớ lưu trữ dữ liệu lên đến 32Gb, dùng khoảng 4÷5 năm tùy theo số lượng dữ liệu mà chúng ta cần ghi.
• Nguồn cấp: 220VAC hoặc 24VDC.
• Có cách ly tín hiệu và chống nhiễu: 4000 VAC  giúp chống nhiễu tín hiệu một cách hiệu quả
• Kích thước màn hình: màn hình có kích thước 3,5″ với độ phân giải 320 x 240 pixel. Ngoài ra, màn hình có tích hợp chức năng cảm ứng dễ dàng cài đặt thông số.
• Nhiệt độ môi trường lắp đặt: chịu nhiệt lên đến 0÷50 ºC.
• Độ ẩm làm việc: là 5÷90%.
• Sai số: 0,1%.
• Chức năng thông minh nhất có thể kể đến đó là khả năng vẽ ra biểu đồ của các dữ liệu vừa đo được.
• Có thể truyền tín hiệu đi xa khoảng 2000m khi dùng tín hiệu Modbus RS485, để đọc được dữ liệu thì chúng ta sử dụng phần mềm của hãng cung cấp và kết nối với máy tính. Vì vậy, trong trường hợp cần giám sát thì chúng ta cần mua bản quyền của nhà cung cấp, giải pháp này chúng ta có thể giảm sát nhiệt độ ở khoảng cách xa nơi đặt bộ lưu nhiệt độ.

Ưu điểm của bộ hiển thị áp suất – lưu lượng – nhiệt độ :

• Ưu điểm lớn nhất phải kể đến đó là có khả năng đo lường đồng thời nhiệt độ – áp suất – lưu lượng. Một thế mạnh và cũng là mục đích ra đời của thiết bị này.
• Có sai số khá thấp, phù hợp với các ứng dụng yêu cầu độ chính xác cao.
• Bộ nhớ lưu trữ khá lớn, thuận lợi cho việc lưu những thông tin cần thiết trong khoảng thời gian dài.
• Có khả năng thể hiện thông qua hình thức vẽ biểu đồ rất phù hợp trong các công tác giảng dạy ở các trường đại học hay trong các phòng thí nghiệm.
• Và cuối cùng là có các ngõ vào phổ biến, nhận dễ dàng các loại tín hiệu trên thị trường hiện nay.

Ứng dụng thực tế khi sử dụng bộ Data logger nhiệt độ – áp suất – lưu lượng:

Trong phần này mình sẽ hướng dẫn chi tiết các bạn cách thức sử dụng bộ ghi dữ liệu OMR700. Sẽ có các ví dụ cụ thể để các bạn có thể hình dung ra nhé.

Trường hợp 1:

Mình ví dụ trong nhà máy của chúng ta cần đo nhiệt độ và áp suất của 10 môi trường hay vị trí khác nhau. Đồng nghĩa với việc các bạn sẽ cần dùng đến 10 cảm biến nhiệt độ dạng pt100 và 10 cảm biến áp suất. Và để có thể kết nối với data logger thì ta sẽ chọn 2 card RTD Pt100 (loại 5 kênh) và 1 card tín hiệu analog (loại nhận 12 kênh ).

Lúc này các bạn chỉ cần đấu dây vào các vị trí tương ứng với từng dạng tín hiệu từ cảm biến là được nhé. Hơn nữa từ OMR700 chúng ta còn có thể xuất ra các dạng tín hiệu khác để phục vụ cho nhiều nhu cầu khác nhau.

Trường hợp 2:

Một ví dụ tiếp theo đó là giả sử chúng ta có rất nhiều môi trường cần đo lường các loại đại lượng vật lý như áp suất, nhiệt độ, lưu lượng, mực nước – chất lỏng,…Với số lượng cảm biến cần sử dụng để đo lường các loại đại lượng vừa kể đến trên đến 96 cảm biến ngõ ra 4-20ma.

Lúc này thì chúng ta cần chọn 8 card loại có 12 kênh tín hiệu analog để có thể thực hiện kết nối giữa các thiết bị. Và dĩ nhiên chúng ta cũng có thể tùy chọn ngõ ra từ OMR700 để truyền về các thiết bị hỗ trợ hay điều khiển khác.

Các ưu điểm khi sử dụng Data logger nhiệt độ – áp suất – lưu lượng,…

• Có màn hình hiển thị và cảm ứng
• Có bút cảm ứng dễ dàng thao tác
• Không dùng PLC và các HMI.
• Bộ nhớ lớn lên đến 32GB. Khả năng lưu trữ đến 20-30 năm
• Có các ngõ ra dùng để điều khiển như Relay NO NC
• Nhiều ngõ vào khác nhau, đa dạng tín hiệu cho chúng ta tùy chọn
• Màn hình kích thước lớn giúp dễ dàng quan sát.
• Có các phép toán cho chúng ta cấu hình.
• Có giao diện hiển thị trên máy tính, giúp quan sát trực quan hơn.
• Hoạt động ổn định lâu dài.
• Thiết bị lưu trữ dưới dạng file exel trên thẻ nhớ, trên USB, trên bộ nhớ trong của thiết bị.
• Dễ dàng truy xuất và sao chép dữ liệu về máy tính.
• Có nhà phân phối tại Việt Nam, dễ dàng trong hỗ trợ kỹ thuật và chính sách bảo hành lâu dài
• Tiết kiệm đến 60% chi phí so với các thiết bị trên thị trường

Bộ ghi dữ liệu OMR 700 kết nối đến máy tính để giám sát

Một điểm cộng của bộ ghi nhiệt độ và ghi dữ liệu OMR700 là có thể kết nối đến máy tính để giám sát thông qua mạng LAN. Mạng LAN kết nối qua bộ OMR 700 thông qua cổng CAT5 ( ethernet)  hoặc Wifi. Từ đó, bất kỳ máy tính nào trong mạng LAN điều có thể truy cập để giám sát và tải dữ liệu đã ghi được.



• Kết nối đến máy tính để giám sát dữ liệu
• Tải dữ liệu đã ghi được về máy tính.
• Vẽ biểu đồ các giá trị đã ghi thông qua phần mềm của hãng Orbit Merret.

Với bộ nhớ 512MB có sẵn trong thiết bị thì ta có thể lưu dữ liệu, được biểu diễn như sau:

Với 96 kênh dùng bộ nhớ 521MB :

• Nếu ghi mỗi giây thì sẽ lưu được 13 ngày
• Nếu ghi mỗi phút sẽ lưu được 2,2 năm.
• Nếu ghi mỗi 10 phút thì lưu được 22 năm.

Một vài bộ hiển thị nhiệt độ – áp suất và mực nước khác:

Nếu các bạn chỉ có nhu cầu sử dụng bộ hiển thị để đọc và quan sát giá trị đo đạc từ các cảm biến thì nên sử dụng các dòng dưới đây để tiết kiệm chi phí. Các bộ hiển thị này có khả năng nhận được hầu hết các dạng sensor trong công nghiệp hiện nay như:

• Cảm biến nhiệt độ PT100/ PT1000
• Cảm biến áp suất
• Cảm biến đo mức nước
• Cảm biến lưu lượng
• Cảm biến nhiệt độ độ ẩm
• Cảm biến đo khí CO-CO2-O2 trong hệ thống HVAC

Bộ hiển thị và điều khiển OM352UNI:

• Model: sản phẩm có mã là OM352UNI
• Xuất xứ: bên mình nhập khẩu từ hãng Orbit Merret – Cộng Hoà Séc.
• Khả năng hiển thị: bộ hiển thị có 4 led, giá trị có thể hiển thị từ -1999 đến 1999, có thể đáp ứng hầu hết các yêu cầu về hiển thị.
• Nguồn cấp: bộ điều khiển áp suất sử dụng nguồn điên 80-250VAC hoặc nguồn 10-30VDC
• Hệ số chống nhiễu, cách ly tín hiệu của thiết bị đạt: 4000 VAC
• Tín hiệu ngõ vào:
  • Cảm biến nhiệt độ Pt100, Pt500,  Pt1000, Pt50..
  • Can nhiệt dạng K, can nhiệt B, can nhiệt S, can nhiệt J….
  • Tín hiệu dạng analog 4-20mA, tín hiệu 0-10v, 0-5v, 0-20mA..
• Tín hiệu ngõ ra:
  • Relay on/off, có thể chọn lên đến 4 relay.
  • Analog 4-20mA
  • Truyền thông RS485, RS232, Profibus
• Sai số: thiết bị 0.1%.
• Thời gian phản hồi của thiết bị: 1ms
• Kích thước bộ điều khiển: 96 x 48 x 120mm
• Tiêu chuẩn bảo vệ đạt: IP64 chống nước và chống bụi khá tốt

Bộ hiển thị và điều khiển OM402UNI:

Ngõ vào (Input):

• Có thể đọc được khá nhiều loại tín hiệu như: tín hiệu pt100, cảm biến can nhiệt K, cảm biến can nhiệt S, cảm biến can nhiệt B, vv…
• Thiết bị còn đọc được các tín hiệu ít phổ biến trên thị trường như pt1000, pt500, cu50, vv…
• Có thể đọc các tín hiệu analog như: 4-20mA , 0-10v , 0-5V, 2-10V, 0-20mA, -2..2v, -10..10v, -40..40v
• Ngoài ra còn có thể nhận các tín hiệu đặc biệt như:  -60÷60mV, -150÷150mV, -300÷300mV, -1200÷1200 mV các tín hiệu phát ra từ các cảm biến đo độ PH.
• Hơn nữa, model còn nhận được các tín hiệu điện trở:  0÷100Ω, 0÷1kΩ, 0÷10kΩ, 0÷100kΩ có thể cài đặt lại các giá trị điện trở và biến trở bất kỳ theo ý muốn.

Ngõ ra (Output):

• Có các tín hiệu analog như: 0-2V, 0-5V, 0-10 V, ±10V,  0-5 mA, 0-20 mA, 4-20mA.
• Có thể được điều chỉnh ở dạng reply (ON/OFF) hay (NO/NC).
• Có các ngõ ra truyền thông modbus RS485, RS232 và Profibus.

Các thông số khác:

• Sai số: ± 0,1% trong quá trình hiển thị
• Có thể cài đặt nhiệt độ trong khoảng -9999÷9999°C
• Màn hình hiển thị: có độ phân giải 0,01C.
• Nguồn cấp: 80-250VAC hay 10-30VDC.
• Hệ số cách ly, chống nhiễu: 4000VAC.
• Thời gian bảo hành: 12 tháng, 1 đổi 1

Trên đây là các thông tin về bộ hiển thị đa năng, hy vọng sẽ giúp ít được cho các bạn muốn tìm hiểu và trước khi mua.
