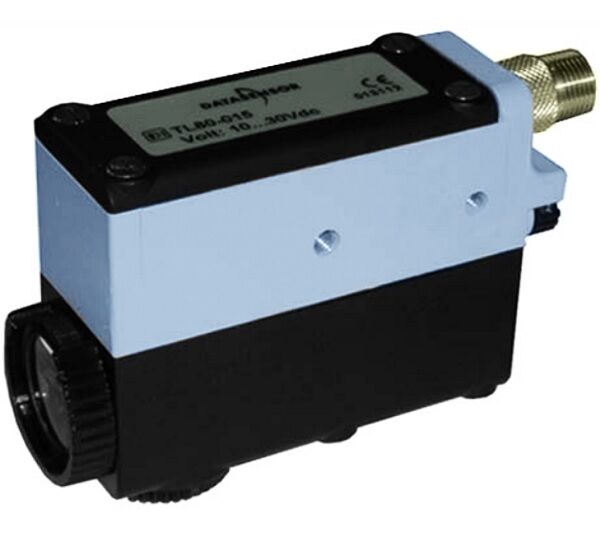

Cảm biến tiệm cận Datalogic TL80-012

Thông số kỹ thuật của sản phẩm Cảm biến tiệm cận Datalogic TL80-012

• Đầu ra NPN / PNP có thể lựa chọn và chế độ tối / sáng
• Nguồn điện: 10..30 Vdc, bảo vệ phân cực ngược
• Mức tiêu thụ: Tối đa 80 mA.
• Phát xạ ánh sáng: Đèn LED 635 nm màu đỏ / đèn LED 565 nm xanh lục
• Kích thước điểm: 1,5 x 5 mm (thấu kính 9 mm), 2 x 7 mm (thấu kính 18 mm), 3 x 10 mm (thấu kính 28 mm)
• Khoảng cách hoạt động: 7 … 11 mm (ống kính 9 mm), 16 … 20 mm (ống kính 18 mm), 25 … 31 mm (ống kính 28 mm)
• Khoảng cách hoạt động với sợi quang: Khoảng cách 0 … 5 mm, chùm tia qua 0 … 15 mm, Độ sâu trường ảnh: ± 2 mm (thấu kính 9 và 18 mm), ± 3 mm (thấu kính 28 mm)
• Cài đặt: Tông đơ nhiều lần
• Các chỉ báo: Đèn LED OUTPUT màu đỏ, đèn LED màu đỏ cho hướng xoay của tông đơ
• Loại đầu ra: NPN hoặc PNP, Rpull-down / up 10 k?
• Điện áp bão hòa: Tối đa 1,2 V. (NPN so với.), Tối đa 2,2 V (PNP so với.)
• Dòng điện đầu ra: Tối đa 200 mA; bảo vệ ngắn mạch
• Thời gian đáp ứng: 50 µs (8, 18 mm, so với sợi quang), 166 µs (28 mm so với.)
• Tần số chuyển mạch: Tối đa 10 KHz. (8, 18 mm, so với sợi quang), tối đa 3,3 KHz. (28 mm so với.)
• Chế độ hoạt động: Có thể lựa chọn tối / sáng
• Phạm vi đầu ra tương tự: 0 … 5.5 Vdc (2 Vdc trên 90% màu trắng), 2.2 k? sức đề kháng đầu ra
• Chức năng hẹn giờ: Bật đầu ra tối thiểu 20 ms
• Kết nối: Cáp 4 cực M12, cáp 3 m Ø 5 mm hoặc cáp có đầu nối Amphenol
• Bảo vệ điện: Lớp 1
• Bảo vệ cơ học: IP67
• Vật liệu nhà ở: ZAMA
• Vật liệu thấu kính: Thủy tinh
• Vật liệu sợi quang: Sợi trong thủy tinh / vỏ bọc bằng kim loại, sợi trong PMMA / vỏ bọc trong PE (OF-30)
• Trọng lượng: Tối đa 550 g.
• Nhiệt độ hoạt động: -10 … + 55 ° C
• Nhiệt độ bảo quản: -20 … + 70 ° C
• Nhiệt độ hoạt động của sợi quang: -30 … + 150 ° C (kính OF so với.), -30 … + 60 ° C (OF-30)
