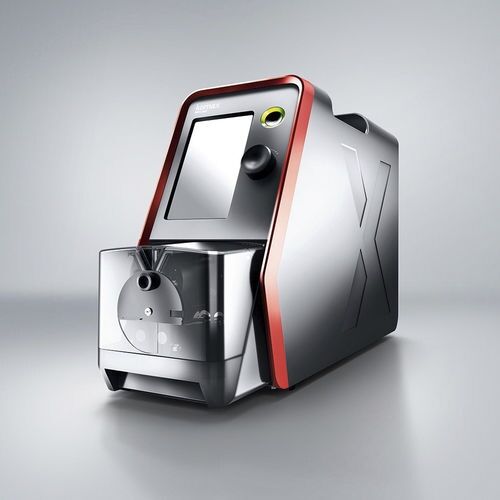

137 Công dụng của sản phẩm Máy Tuốt Dây Mira 340- Mira 340Q
Công đoạn gia công dây cáp điện ngày nay đang trở nên ngày càng phức tạp và chiếm nhiều công sức. Các chủng loại sản phẩm càng phức tạp thì việc cắt tuốt dây cáp càng phức tạp hơn. Do đó, Komax đã nghiên cứu và phát triển mẫu máy có thể giải quyết vấn đền trên. Mira 340/340Q cho phép xử lý nhiều kiểu cắt khác nhau, dễ sử dụng và năng suất cao. Máy cắt tuốt dây cáp điện tự động luôn là lựa chọn số một cho các công ty điện tử, lắp ráp. Trên thị trường có nhiều dòng máy với giá thành tương tư. Tuy nhiên, các dòng máy này thường có các đặc điểm:
- Độ chính xác trong gia công không quá cao
- Cường độ làm việc thấp chỉ thích hợp trong các xưởng nhỏ
- Tương tác với người dùng kém
- Chỉ có thể gia công các bước đơn giản
- Không có linh kiện thay thế các linh kiện hỏng. Hỏng 1 linh kiện là vứt đi cả cái máy (thật lãng phí)
Ưu điểm của sản phẩm Máy Tuốt Dây Mira 340- Mira 340Q
- Máy được lắp đặt hệ thống ACD(hệ thống nhận biết loại dây cáp). Hệ thống ACD giúp cho quá trình nhận biết dây cáp và cắt dây cáp nhanh hơn, chính xác hơn.
- Có thể xử lý nhiều loại dây cáp với chỉ 1 bước cài đặt. Máy có tích hợp phương pháp cắt-tuốt theo trình tự lập trình sẵn.
- Máy cắt-tuốt dây cáp điện tự động có thiết kế vững chắc, nhỏ gọn. Thiết kế phù hợp với môi trường có năng suất làm việc cao và kéo dài.
- Màn hình điều khiển cảm ứng 5 inch, được truyền cảm ứng từ các smartphone hiện đại. Màn hình to, cảm ứng mượt mà, dễ dàng tương tác.
- Máy cắt tuốt dây cáp điện tự động Mira 340/ Mira 340Q có tích hợp hệ thống kho lưu trữ. Hệ thống này hỗ trợ cho quá trình tái sử dụng sau này.
- Máy có thể gia công nhiều phương pháp cắt-tuốt: Cắt và tuốt toàn bộ, cắt- tuốt 1 phần, cắt nhiều bước, cắt-tuốt offset, cắt mở, cắt sạch, cắt dây cáp đa lõi, cắt nhiều bước….
- Bảo hành 12 tháng.
- Hỗ trợ thay thế các linh kiện, phụ kiện hỏng.
- Đa dạng về khíc thướng dầy từ 0.013 đến 16mm2.
Thông số kỹ thuật của sản phẩm Máy Tuốt Dây Mira 340- Mira 340Q
| Mặt cắt dây dẫn (tước) | 0,013 – 16 mm² (AWG 36 – 5*) |
|---|---|
| Mặt cắt dây dẫn (xoắn) | 0,14 – 2,5 mm² (AWG 26 – 13) |
| Tối đa. mặt cắt dây dẫn để cắt | 2mm2 (AWG 14 / OD 1,6mm) |
| Tối đa. đường kính ngoài (OD) | 8 mm (0,315 in.) |
| Chiều dài dải (StrL) Chiều dài dải với chế độ cắt và kích hoạt đơn | OD <= 7,5 mm (0,29 inch) 0,01 – 72 mm (0,0004 – 2,8 inch) OD = 7,5 – 8 mm (0,29 inch – 0,31 inch) 0,01 – 50,8 mm (0,0004 – 2,0 inch)Mira 340: 32 mm (1,26 inch) – CL Mira 340 Q: 29 mm (1,14 inch) – CL |
| Chiều dài cắt (CL) | Mira 340: 32 mm (1,26 inch) – StrL, Mira 340 Q: 29 mm (1,14 inch) – StrL |
| Chiều dài kéo ra | Mira 340: 0,01 – 32 mm (0,0004 – 1,26 inch) Mira 340 Q: 0,01 – 29 mm (0,0004 – 1,14 inch) |
| Tối thiểu. chiều dài đột phá | Str + 12 mm |
| Tăng đường kính vết mổ | 0,01mm (0,0004 inch) |
| Tăng chiều dài dải | 0,1 mm (0,004 in.) |
| Tối thiểu. độ sâu chèn | Mira 340 12 mm (0,47 inch) Mira 340 Q 15 mm (0,59 inch) |
| Lực kẹp | Lập trình được |
| Loại lưỡi | Lưỡi quay 4X |
| Cò súng | Cảm biến, màn hình cảm ứng, bàn đạp chân tùy chọn |
| Giao diện dữ liệu | Cổng USB để sao lưu dữ liệu, quét mã vạch |
| Thư viện bài viết: Max. số lượng bài viết | 3000 |
| Chức năng trình tự: Tối đa. số bước | 100 |
| Thư viện trình tự: Max. số lượng mục | 1000 |
| Theo dõi vết mổ | ACD (Máy dò dây dẫn tự động) cho Mira 230 Q, được cấp bằng sáng chế |
| Thời gian chu kỳ điển hình | ~ 2,3 giây |
| Kết nối điện | 50/60 Hz, 100 – 240 V AC, < 120 VA |
| Kết nối khí nén (máy phun khí để làm sạch) | 5 – 7 thanh |
| Giao diện người dùng | Màn hình cảm ứng màu 5”, chức năng cảm ứng đa điểm + quay số |
| Thời gian bật từ chế độ chờ | < 1 giây |
| Nhiệt độ môi trường xung quanh để hoạt động | 5 – 40°C |
| Kích thước (W×H×D) | 141 × 290 × 473 mm (5,6 × 11,4 × 18,6 inch)) |
| Cân nặng | 11 kg (24 lbs.) |
| Tuân thủ CE | Tuân thủ các chỉ thị CE về an toàn máy và khả năng tương thích điện từ. |
* Chúng tôi khuyên bạn nên sử dụng mẫu lấy mẫu cho các dây khó xử lý và các dây ở giới hạn của thông số kỹ thuật.
Tùy chọn và phụ kiện
| Kẹp được phủ kim cương hình chữ V | Ngăn chặn sự quay của dây trong kẹp |
|---|---|
| Dụng cụ kẹp phủ kim cương phẳng | Không đánh dấu, ví dụ đối với dây dẫn không có halogen |
| Dụng cụ kẹp phủ kim cương mỏng phẳng | Đối với dây bên trong ngắn hơn trong cáp nhiều lõi Chiều dài đứt gãy: StrL + 8 mm (0,31 in.) |
| Hướng dẫn cấp dây và giá đỡ | Đối với đường kính dây từ 0,5 đến 3 mm (0,02 – 0,12 in.) |
| Công tắc bàn đạp chân Mira | Thay vì sử dụng cảm biến kích hoạt cáp |
