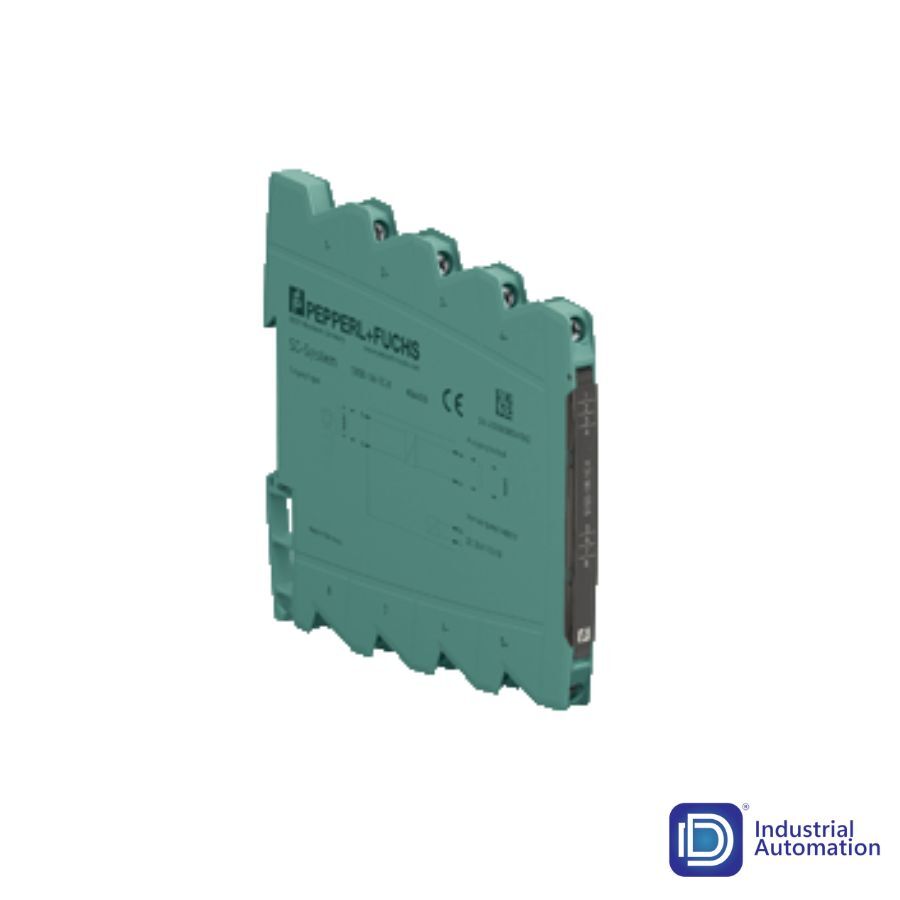

194 S1SD-1AI-1C.H là một bộ chuyển phát tín hiệu nguồn (SMART Transmitter power supply) được sản xuất bởi Pepperl+Fuchs, một trong những nhà sản xuất hàng đầu trong lĩnh vực tự động hóa và công nghiệp.
S1SD-1AI-1C.H được thiết kế để cung cấp nguồn điện ổn định cho các thiết bị cảm biến và bộ điều khiển thông minh. Thiết bị này có nhiều tính năng thông minh và đáp ứng các yêu cầu kỹ thuật cao trong các ứng dụng công nghiệp và tự động hóa.
Các thông số kỹ thuật của S1SD-1AI-1C.H
| General specifications | ||
| Signal type | Analog input | |
| Operation time | MTBF: 339 a acc. to SN 29500 stationary continuous operating, average ambient temperature 40 °C (104 °F) |
|
| Supply | ||
| Connection | Power Bus or terminals 1-, 2+ | |
| Rated voltage | 16.8 … 31.2 V DC | |
| Power dissipation | 0.9 W | |
| Power consumption | 1.3 W | |
| Input | ||
| Connection side | field side | |
| Connection | terminals 5+, 6, 7- | |
| Input signal | 0/4 … 20 mA | |
| Open circuit voltage/short-circuit current | ≤ 22 V / 30 mA | |
| Input resistance | max. 50 Ω | |
| Transmission range | linearity range: -1 … 110 % | |
| Available voltage | 16 V at 20 mA | |
| Output | ||
| Connection side | control side | |
| Connection | terminals 3-, 4+ | |
| Analog current output | 0/4 … 20 mA, load ≤ 600 Ω | |
| Ripple | ≤ 10 mV eff | |
| Transfer characteristics | ||
| Accuracy | max. 0.1 % of full-scale value | |
| Influence of ambient temperature | < 100 ppm/K of full-scale value | |
| Rise time/fall time | ≤ 3.5 ms | |
| Galvanic isolation | ||
| Output/power supply | safe electrical isolation by reinforced insulation according to IEC/EN 61010-1, rated insulation voltage 300 Veff test voltage 3 kV, 50 Hz, 1 min | |
| Input/Other circuits | safe electrical isolation by reinforced insulation according to IEC/EN 61010-1, rated insulation voltage 300 Veff test voltage 3 kV, 50 Hz, 1 min | |
| Indicators/settings | ||
| Labeling | space for labeling at the front | |
| Directive conformity | ||
| Electromagnetic compatibility | ||
| Directive 2014/30/EU | EN 61326-1:2013 (industrial locations) | |
| Conformity | ||
| Degree of protection | IEC 60529:2001 | |
| Protection against electrical shock | EN 61010-1:2010 | |
| Ambient conditions | ||
| Ambient temperature | -25 … 70 °C (-13 … 158 °F) | |
| Storage temperature | -40 … 85 °C (-40 … 185 °F) | |
| Damaging gas | designed for operation in environmental conditions acc. to ISA-S71.04-1985, severity level G3 | |
| Mechanical specifications | ||
| Degree of protection | IP20 | |
| Connection | screw terminals | |
| Core cross-section | 0.5 … 2.5 mm2 (20 … 14 AWG) | |
| Mass | approx. 70 g | |
| Dimensions | 6.2 x 97 x 107 mm (0.24 x 3.82 x 4.21 inch) , housing type S1 | |
| Mounting | on 35 mm DIN mounting rail acc. to EN 60715:2001 | |
| Data for application in connection with hazardous areas | ||
| Certificate | DEMKO 16 ATEX 1750X | |
| Marking | II 3G Ex nA IIC T4 Gc | |
| Directive conformity | ||
| Directive 2014/34/EU | EN 60079-0:2012+A11:2013 , EN 60079-15:2010 | |
| International approvals | ||
| UL approval | E106378 | |
| IECEx approval | IECEx UL 16.0116X | |
| Approved for | Ex nA IIC T4 Gc | |
| General information | ||
| Supplementary information | Observe the certificates, declarations of conformity, instruction manuals, and manuals where applicable. | |
Ngoài ra, S1SD-1AI-1C.H cũng có tính năng kháng nhiễu và phân biệt được tín hiệu tốt, giảm thiểu sự nhiễu và đảm bảo ổn định cho các hệ thống tự động hóa.
Các ứng dụng của S1SD-1AI-1C.H
Kiểm soát động cơ và đèn: S1SD-1AI-1C.H có thể được sử dụng để cung cấp nguồn cung cấp ổn định cho các thiết bị động cơ và đèn trong các hệ thống tự động hóa.
Cảm biến đo lường: Thiết bị này có thể được sử dụng để cung cấp nguồn cung cấp ổn định cho các cảm biến đo lường trong các hệ thống tự động hóa.
Kiểm soát nhiệt độ và áp suất: S1SD-1AI-1C.H có thể được sử dụng để cung cấp nguồn cung cấp ổn định cho các thiết bị đo nhiệt độ và áp suất trong các hệ thống tự động hóa.
Các ứng dụng khác trong ngành công nghiệp và tự động hóa.
