Bộ ghi dữ liệu analog

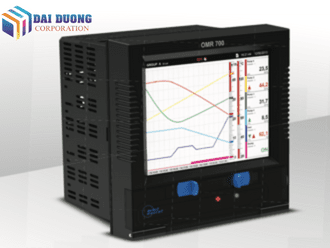

Bộ ghi dữ liệu analog, ghi dữ liệu 4-20mA, áp suất và nhiều loại tín hiệu khác. Mình giới thiệu đến các bạn bộ chuyên dụng để lưu nhiều tín hiệu và điều khiển nhiều tín hiệu. Bộ OMR700 của hãng Orbit Merret, với card tín hiệu cho chúng ta lựa chọn. Vì vậy có thể đọc được lên đến hàng chục tín hiệu cùng lúc. Đồng thời ngõ ra có thể điểu khiển hàng chục thiết bị cùng lúc. Bộ ghi hay lưu dữ liệu làm việc thay thế cho các PLC hay các máy tính trung tâm. Thiết bị nhận tín hiệu từ cảm biến sau đó hiển thị giá trị đo được. Đồng thời lưu trữ các giá trị vào thẻ nhớ máy. Chúng ta có thể dễ dàng truy xuất dữ liệu này khi gâm vào máy tính. Ngoài ra chúng ta có thể truy xuất dữ liệu thông qua cáp mạng ethernet.

Bộ ghi dữ liệu analog, 4-20mA, nhiệt độ, áp suất, lưu lượng – Xuất Xứ Châu Âu

Mình gửi đến các bạn thông số của Bộ ghi dữ liệu analog OMR700 như sau:

• Trên thiết bị có 8 card để chúng ta lựa chọn, trên mỗi card chúng ta có thể chọn các dạng như sau:
• Đối với ngõ vào chúng ta có thể chọn

• 3 kênh tín hiệu universal ( Analog, RTD, TC, OHM… )
• 4 kênh tín hiệu Analog ( có thể nhận 0-20mA, 4-20mA, 0-10v, 0-5v…)
• 4 kênh tín hiệu RTD Pt100 ( dạng 2 dây, 3 dây và 4 dây )
• 4 kênh tín hiệu can nhiệt Thermocouple ( dạng type K, S, R, B, E,..)
• 5 kênh tín hiệu RTD Pt100  ( ( dạng 2 dây, 3 dây và 4 dây ))
• 12 kênh tín hiệu 4-20mA, 0-20mA
• 2 kênh tín hiệu loadcell ( loadcell dạng 4 dây, 6 dây )
• 12 kênh tín hiệu xung ( Pulse, frequency )
• 8 kênh tín hiêu digital ( NPN, PNP, NO, NC)
• 2 kênh tín hiêu công suất, điên áp
• 2 kênh tín hiêu xung nhanh dạng PNP, NPN
• 2 kênh tín hiệu LVDT

Ví dụ ta có thể chọn 8 card là card 12 kênh tín hiệu 4-20mA => 96 kênh tín hiệu có thể đọc được trên bộ OMR700.

Còn đối với ngõ ra của Bộ ghi dữ liệu analog, tương tự ta có thể tuỳ chọn các ngõ ra như sau:

• 4 kênh output dạng Relay NO/NC
• 8 kênh output dạng Relay NO/NC
• 8 kênh output tín hiệu NPN
• 16 kênh output tín hiệu NPN
• 8 kênh output tín hiệu PNP
• 6 kênh output tín hiệu SSR
• 4 kênh output Analog ( 4-20mA, 0-10v, 0-20mA,
• 1 kênh Profibus
• 1 kênh tín hiệu profinet

Với 8 card tuỳ chọn, chúng ta có thể chọn hết 8 card hoặc chọn ít hơn. Điều đó phụ thuộc vào số tín hiệu mà các bạn muốn lưu trữ và điều khiển.

Thông số kỹ thuật khác của Bộ ghi dữ liệu analog – OMR700

-Nguồn cấp cho biết thị được tuỳ chọn sử dụng nguồn 10..30VDC hoặc 80..265VAC

-Màng hình hiển thị 5,7 inch có cảm ứng dễ dàng hiệu chuẩn.

-Có cách ly tín hiệu và chống nhiễu 4000 VAC

-Bộ nhớ thiết bị 512MB có thể lưu dữ liệu. Nếu dùng 96 kênh tín hiệu và thời gian ghi là 1 phút / lần thì có thể lưu hơn năm thì bộ nhớ mới đầy. Tuy nhiên việc lưu dữ liệu thông thường được cài 1 tiếng đến 24 tiếng.

-Kích thước thiết bị 150 x150mm

-Truy xuất dữ liệu thông qua thẻ nhớ hoặc USB.

-Cài đặt đơn vị đo và các dạng biểu đồ trực quan trên thiết bị.

Xuất xứ : Orbit Merret – Châu Âu

Ngày nay PLC và máy tính đóng vai trò chủ đạo trong việc lưu dữ liệu và điều khiển. Tuy nhiên không dễ để sử dụng PLC để điều khiển nhiều thiết bị như vậy lên đến 96 tín hiệu. Việc sử dụng OMR700 để ghi dữ liệu đo được và hiển thị, điều khiển là giải pháp tối ưu. Một giải pháp tiết kiệm thời gian với chi phí thấp.  Giúp đơn giản hoá quá trình điều khiển và thu thập dữ liệu của thiết bị.

Một số tín hiệu mà chúng ta thường ghi lại và điều khiển thông dụng như :

• Tín hiệu áp suất
• Tín hiệu nhiệt độ từ các dòng cảm biến
• Đồng hồ đo lưu lượng
• Cảm biến đo mức các loại
• Tín hiệu dạng xung các cảm biến
• Cảm biến đo độ ẩm
• Đo công suất
• Đo điện áp và dòng điện
• …. và nhiều tín hiệu khác.

Ưu điểm của bộ ghi dữ liệu  OMR 700 là gì ?

• Nhận được nhiều loại dữ liệu khác nhau, đa dạng ngõ vào.
• Có số lượng kênh ngõ vào lớn, lên đến 96 kênh.
• Màn hình cảm ứng dễ dàng cài đặt và hiệu chuẩn các giá trị.
• Bộ nhớ thiết bị và thẻ nhớ ngoài có dung lượng lớn giúp thời gian lưu lên đến 10 năm.
• Kích thước màn hình lớn 5.7 inch, kích thước tổng thể là 150x150mm.
• Dễ dàng mở rộng card tín hiệu trong trường hợp cần thiết.
• Có nhiều ngõ ra thích hợp các yêu cầu điều khiển.
