Bộ Ghi Dữ Liệu Nhiệt Độ Độ Ẩm

Các loại sensor trong nhà máy như: pt100, siêu âm, áp suất, độ ẩm… đa số có ngõ ra là dạng 4-20mA hoặc 0-10V. Thông thường mỗi sensor sẽ có một chức năng riêng và sử dụng thiết bị chuyển đổi, điều khiển riêng. Tuy nhiên nếu nhà máy của bạn có rất nhiều sensor thì cách này sẽ rất tốn kém. Do đó, chúng ta cần một bộ ghi dữ liệu tập trung, xử lý tín hiệu và chuyển đổi về dạng tín hiệu mà ta mong muốn. Đó chính là chức năng của bộ KD7.

Như hình trên, chúng ta thấy được một số loại tín hiệu có thể được giám sát tại bộ ghi dữ liệu nhiệt độ độ ẩm KD7 như: nhiệt độ, độ ẩm, lưu lượng nước, giám sát mức chất lỏng chất rắn trong tank…. Tất cả tín hiệu sẽ được ghi lại theo thời gian thực với chu kỳ 1ms, 10ms, 1s, 1 phút hoặc 10 phút. Tốc độ ghi dữ liệu hoàn toàn có thể điều chỉnh được.

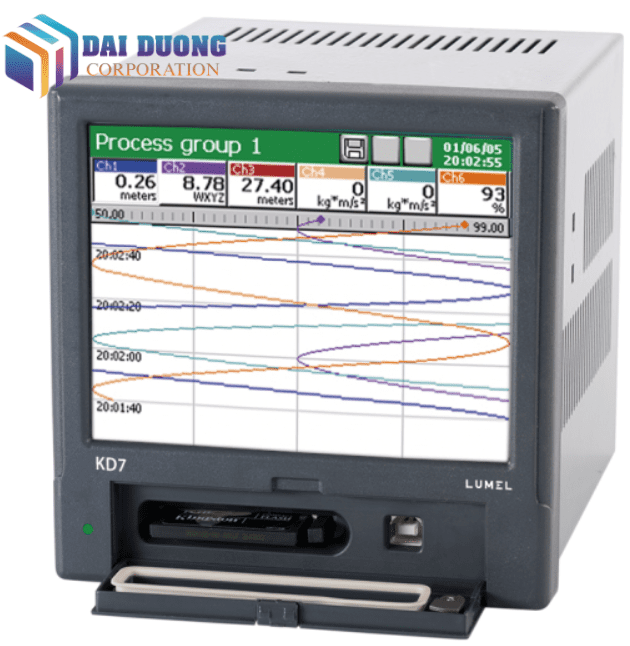

Màn hình hiển thị của bộ KD7 có kích thước lớn và là màn hình cảm ứng. Do đó, chúng ta có thể dễ dàng theo tác để theo dõi và truy xuất dữ liệu khi cần. Ngoài chức năng giám sát, bộ Data Logger này còn có chức năng điều khiển với các ngõ ra ananog, digital, relays. Chúng ta cũng có thể chọn được số lượng card input, card output phù hợp với điều kiện thực tế.

Thông số kỹ thuật của bộ Data Logger KD7 – BH 3 năm

Bộ ghi dữ liệu nhiệt độ độ ẩm KD7 giống như PLC thu nhỏ. Chúng ta có thể sử dụng thiết bị này để giám sát cũng như điều khiển cùng lúc nhiều tín hiệu khác nhau. KD7 hỗ trợ hầu hết các loại tín hiệu trong công nghiệp trên thị trường hiện nay. Số lượng card input và output được tùy chọn. Tối đa là 8 card và 96 kênh.

Danh sách card input chúng ta có thể tùy chọn như sau:

• 3 kênh tín hiệu universal (Analog, RTD, TC, OHM…)
• 4 kênh tín hiệu Analog (có thể nhận 0-20mA, 4-20mA, 0-10v, 0-5v…)
• 4 kênh tín hiệu RTD Pt100 (dạng 2 dây, 3 dây và 4 dây)
• 4 kênh tín hiệu can nhiệt Thermocouple ( dạng type K, S, R, B, E,..)
• 5 kênh tín hiệu RTD Pt100  (dạng 2 dây, 3 dây và 4 dây)
• 12 kênh tín hiệu 4-20mA, 0-20mA
• 2 kênh tín hiệu loadcell (loadcell dạng 4 dây, 6 dây)
• 12 kênh tín hiệu xung (Pulse, frequency)
• 8 kênh tín hiêu digital (NPN, PNP, NO, NC)
• 2 kênh tín hiêu công suất, điên áp
• 2 kênh tín hiêu xung nhanh dạng PNP, NPN
• 2 kênh tín hiệu LVDT

Danh sách card output chúng ta có thể tùy chọn như sau:

• 4 kênh output dạng Relay NO/NC
• 8 kênh output dạng Relay NO/NC
• 8 kênh output tín hiệu NPN
• 16 kênh output tín hiệu NPN
• 8 kênh output tín hiệu PNP
• 6 kênh output tín hiệu SSR
• 4 kênh output Analog (4-20mA, 0-10v, 0-20mA)
• 1 kênh Profibus
• 1 kênh tín hiệu profinet

Bộ ghi dữ liệu nhiệt độ độ ẩm sử dụng nguồn 80..250VAC/DC. Màn hình hiển thị 5.7 inch có cảm ứng và có bút cảm ứng để hiệu chỉnh. Ngoài ra bộ nhớ của thiết bị có thể mở rộng lên đến 4GB. Đặc biệt KD7 còn có cổng Ethernet, cổng USB và hỗ trợ các giao tiếp RS232, RS485. Do đó chúng ta có thể sử dụng nhiều chức năng tùy ý.

Bộ Data Recorder tín hiệu analog giá rẻ mà BẢO HÀNH 3 NĂM

Trên thị trường hiện nay có rất nhiều model datalogger khác nhau. Mỗi loại sẽ có chức năng riêng và có số lượng ngõ vào, ngõ ra riêng. Tuy nhiên để đảm bảo độ tin cậy cho nhà máy, chúng ta nên chọn thiết bị của các hãng xuất xứ châu Âu.

Bên cạnh bộ recorder KD7 thì LUMEL còn có bộ ghi ít chức năng hơn, hỗ trợ ít card IN/OUT hơn để tiết kiệm chi phí. Do đó nếu như thật sự các bạn không cần quá nhiều card INPUT thì có thể cân nhắc sử dụng KD6. Các chức năng của KD6 hầu như giống hoàn toàn với KD7.

Bộ ghi dữ liệu nhiệt độ độ ẩm LUMEL được sản xuất tại Ba Lan. Do đó thiết bị có độ bền cao, độ chính xác cao và giá thành cạnh tranh. Thiết bị có thể mở rộng nhiều kênh và phù hợp với các nhà máy có số lượng sensor cần giám sát lớn.

Giám sát nhiệt độ – độ ẩm Online bằng cảm biến không dây

Ngoài giải pháp giám sát và lưu trữ offline dùng recorder KD6, KD7 của LUMEL. Chúng tôi còn có các giải pháp giám sát Online sử dụng công nghệ không dây như bên dưới:

Ưu điểm của giải pháp giám sát không dây này là đơn giản, dễ lắp đặt và sử dụng. Giám sát Online từ xa qua App, Web và có cảnh báo khi nhiệt độ – độ ẩm vượt ngưỡng cài đặt. Do đó chúng ta sẽ dễ dàng phát hiện sớm sự cố.

Tất cả thông số của sensor sẽ được theo dõi thời gian thực và được cập nhật liên tục. Chúng ta có thể xem trên Web như hình trên.
