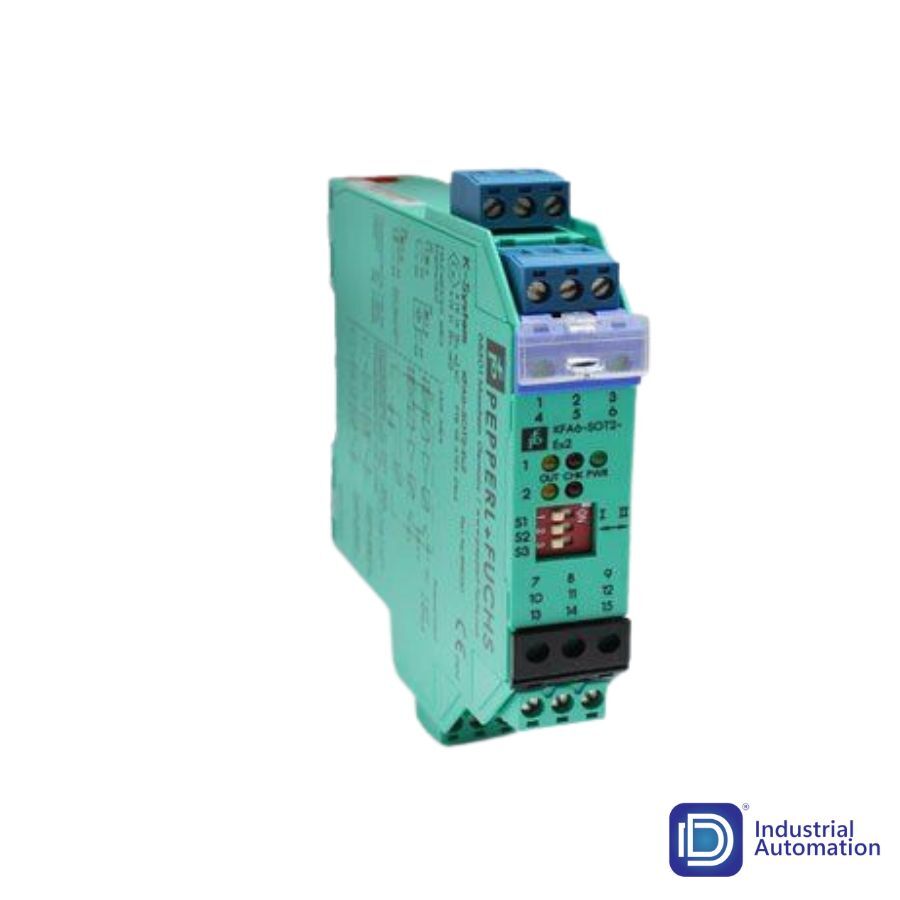

219 Bộ khuếch đại chuyển mạch Pepperl-Fuchs KFA6-SOT2-Ex2
Bộ khuếch đại chuyển mạch Pepperl-Fuchs KFA6-SOT2-Ex2 là một thiết bị công nghiệp được sử dụng trong các ứng dụng trong môi trường có nguy cơ cháy nổ, bao gồm cả ngành dầu khí, hóa chất, khí hóa lỏng và năng lượng.
Thông số kỹ thuật của Pepperl-Fuchs KFA6-SOT2-Ex2
| General specifications | ||
| Signal type | Digital Input | |
| Functional safety related parameters | ||
| Safety Integrity Level (SIL) | SIL 2 | |
| Supply | ||
| Connection | terminals 14, 15 | |
| Rated voltage | 207 … 253 V AC, 45 … 65 Hz | |
| Power dissipation | 1 W | |
| Power consumption | max. 1.5 W | |
| Input | ||
| Connection side | field side | |
| Connection | terminals 1+, 2+, 3-; 4+, 5+, 6- | |
| Rated values | acc. to EN 60947-5-6 (NAMUR), see manual for electrical data | |
| Open circuit voltage/short-circuit current | approx. 8 V DC / approx. 8 mA | |
| Switching point/switching hysteresis | 1.2 … 2.1 mA / approx. 0.2 mA | |
| Line fault detection | breakage I ≤ 0.1 mA , short-circuit I > 6 mA | |
| Output | ||
| Connection side | control side | |
| Connection | output I: terminals 7, 8 ; output II: terminals 8, 9 | |
| Switching voltage | max. 40 V | |
| Switching current | max. 100 mA , short-circuit protected | |
| Signal level | 1-signal: switching voltage – 2.5 V max. at 10 mA switching current or 3 V max. at 100 mA switching current 0-signal: switched off (off-state current ≤ 10 µA) |
|
| Output I, II | signal ; electronic output, passive | |
| Transfer characteristics | ||
| Switching frequency | ≤ 5 kHz | |
| Galvanic isolation | ||
| Input/Output | reinforced insulation according to IEC/EN 61010-1, rated insulation voltage 300 Veff | |
| Input/power supply | reinforced insulation according to IEC/EN 61010-1, rated insulation voltage 300 Veff | |
| Output/power supply | reinforced insulation according to IEC/EN 61010-1, rated insulation voltage 300 Veff | |
| Output/Output | not available | |
| Indicators/settings | ||
| Display elements | LEDs | |
| Control elements | DIP switch | |
| Configuration | via DIP switches | |
| Labeling | space for labeling at the front | |
| Directive conformity | ||
| Electromagnetic compatibility | ||
| Directive 2014/30/EU | EN 61326-1:2013 (industrial locations) | |
| Low voltage | ||
| Directive 2014/35/EU | EN 61010-1:2010 | |
| Conformity | ||
| Electromagnetic compatibility | NE 21:2012 | |
| Degree of protection | IEC 60529 | |
| Ambient conditions | ||
| Ambient temperature | -20 … 60 °C (-4 … 140 °F) | |
| Mechanical specifications | ||
| Degree of protection | IP20 | |
| Connection | screw terminals | |
| Mass | approx. 150 g | |
| Dimensions | 20 x 119 x 115 mm (0.8 x 4.7 x 4.5 inch) (W x H x D) , housing type B2 | |
| Mounting | on 35 mm DIN mounting rail acc. to EN 60715:2001 | |
| Data for application in connection with hazardous areas | ||
| EU-type examination certificate | PTB 98 ATEX 2164 | |
| Marking | II (1) G [Ex ia] IIC II (1) D [Ex ia] IIIC |
|
| Input | Ex ia IIC, Ex ia IIIC | |
| Voltage | 10.5 V | |
| Current | 13 mA | |
| Power | 34 mW (linear characteristic) | |
| Supply | ||
| Maximum safe voltage | 253 V AC (Attention! Um is no rated voltage.) | |
| Output | ||
| Maximum safe voltage | 253 V AC (Attention! The rated voltage can be lower.) | |
| Galvanic isolation | ||
| Input/input | not available | |
| Input/Output | safe electrical isolation acc. to IEC/EN 60079-11, voltage peak value 375 V | |
| Input/power supply | safe electrical isolation acc. to IEC/EN 60079-11, voltage peak value 375 V | |
| Directive conformity | ||
| Directive 2014/34/EU | EN 60079-0:2012+A11:2013 , EN 60079-11:2012 | |
| International approvals | ||
| UL approval | ||
| Control drawing | 116-0145 | |
| CSA approval | ||
| Control drawing | 116-0047 | |
| General information | ||
| Supplementary information | Observe the certificates, declarations of conformity, instruction manuals, and manuals where applicable. For information see www.pepperl-fuchs.com. | |
Phân lớp bảo vệ
| System | Classcode |
| ECLASS 11.0 | 27210121 |
| ECLASS 10.0.1 | 27210121 |
| ECLASS 9.0 | 27210121 |
| ECLASS 8.0 | 27210121 |
| ECLASS 5.1 | 27210121 |
| ETIM 8.0 | EC001485 |
| ETIM 7.0 | EC001485 |
| ETIM 6.0 | EC001485 |
| ETIM 5.0 | EC001485 |
| UNSPSC 12.1 | 32101514 |
Pepperl-Fuchs KFA6-SOT2-Ex2 được thiết kế để đáp ứng các tiêu chuẩn an toàn cao nhất, đảm bảo an toàn và tin cậy cho các hệ thống trong môi trường nguy hiểm. Thiết bị này có tính năng chịu được rung động và sốc, với khả năng hoạt động trong một loạt các điều kiện môi trường khác nhau.
Các ứng dụng của Pepperl-Fuchs KFA6-SOT2-Ex2
Ngành dầu khí: Thiết bị này được sử dụng để kiểm soát các thiết bị trong quá trình khai thác dầu khí, giúp đảm bảo an toàn và tối ưu hóa hiệu suất của các quá trình sản xuất.
Ngành hóa chất: KFA6-SOT2-Ex2 có thể được sử dụng để đo lường và kiểm soát các quá trình sản xuất và vận hành trong ngành hóa chất.
Ngành khí hóa lỏng: Thiết bị này được sử dụng để kiểm soát các thiết bị trong các ứng dụng khí hóa lỏng, đảm bảo an toàn trong quá trình vận hành.
Các thiết bị trong môi trường độc hại: KFA6-SOT2-Ex2 có thể được sử dụng để đo lường và kiểm soát các thiết bị trong môi trường độc hại, giảm thiểu nguy cơ cháy nổ và tăng tính an toàn.
Ngành năng lượng: Thiết bị này có thể được sử dụng để kiểm soát các hệ thống trong ngành năng lượng, đảm bảo hiệu suất và tin cậy của các quá trình và hệ thống vận hành.
