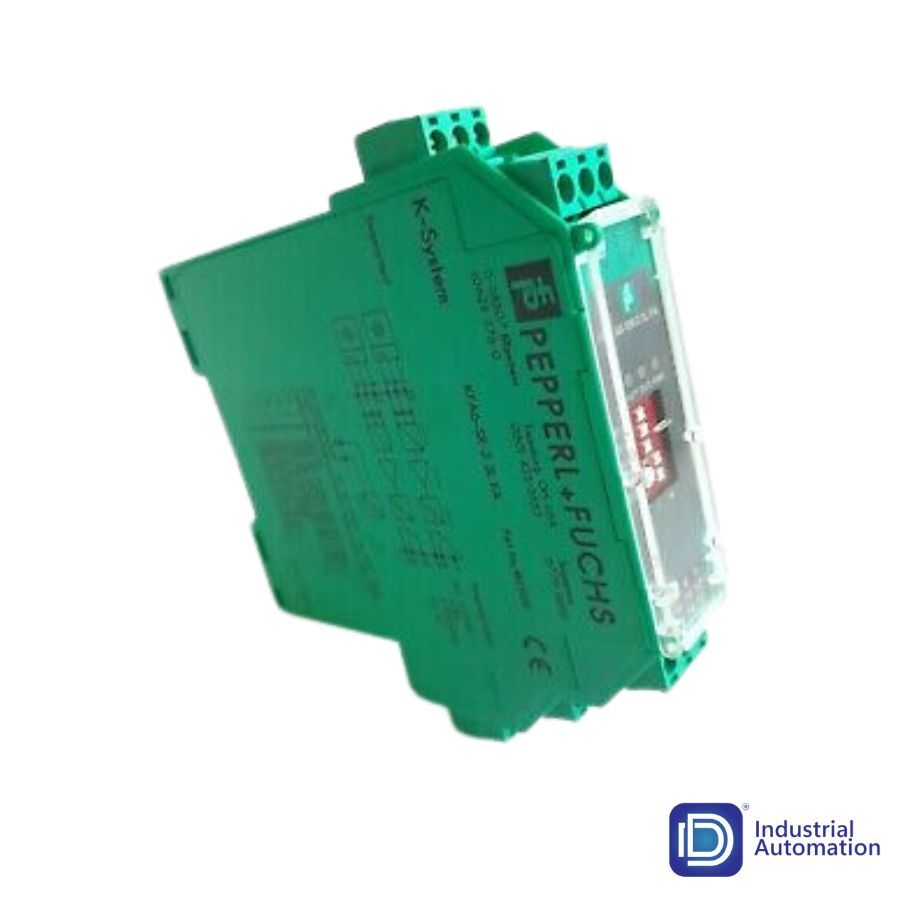

291 Pepperl Fuchs KFA6-SR-2.3L
Pepperl Fuchs KFA6-SR-2.3L | Switch Amplifier – Bộ khuếch đại chuyển mạch 2-Kênh điều hòa tín hiệu 115/230V AC 3-wire PNP/NPN Push-Pull Relay DIP Min-Max SIL 2IEC/EN 61508
Pepperl Fuchs KFA6-SR-2.3L là một switch amplifier, tức là bộ khuếch đại chuyển mạch, được sử dụng cho các ứng dụng trong ngành công nghiệp và tự động hóa.
Thiết bị này được thiết kế để khuếch đại và điều hòa tín hiệu đầu vào từ các cảm biến và bộ điều khiển, đồng thời cung cấp đầu ra ổn định và có khả năng kích hoạt các thiết bị tương ứng.
Thông số kỹ thuật của Pepperl Fuchs KFA6-SR-2.3L
| General specifications | ||
| Signal type | Digital Input | |
| Functional safety related parameters | ||
| Safety Integrity Level (SIL) | SIL 2 | |
| Supply | ||
| Connection | terminals 14, 15 | |
| Rated voltage | 90 … 253 V AC , 45 … 65 Hz | |
| Rated current | ≤ 150 mA | |
| Power dissipation | 2.5 W | |
| Power consumption | max. 7 W | |
| Input | ||
| Connection side | field side | |
| Connection | Input I: terminals 1+, 2, 3-; Input II: terminals 4+, 5, 6- | |
| Rated values | 22 … 24 V DC / 100 mA, see notes | |
| NPN sensor | ||
| Switching point | 4 … 13 V | |
| PNP sensor | ||
| Switching point | 4 … 13 V | |
| Short-circuit current | 110 mA | |
| Switching point | 0-signal: < 5 V 1-signal: > 13 V |
|
| Output | ||
| Connection side | control side | |
| Connection | output I: terminals 7, 8, 9 output II: terminals 10, 11, 12 |
|
| Output I, II | ||
| Contact loading | 250 V AC / 4 A / cos φ > 0.7; 40 V DC / 2 A resistive load | |
| Energized/De-energized delay | max. 6 ms | |
| Mechanical life | 107 switching cycles | |
| Transfer characteristics | ||
| Switching frequency | ≤ 10 Hz | |
| Galvanic isolation | ||
| Input/Output | safe galvanic isolation per EN 50178, voltage peak value 253 V | |
| Input/power supply | safe galvanic isolation per EN 50178, voltage peak value 253 V | |
| Output/power supply | safe galvanic isolation per EN 50178, voltage peak value 253 V | |
| Output/Output | basic insulation acc. to EN 50178, rated insulation voltage 253 Veff | |
| Indicators/settings | ||
| Display elements | LEDs | |
| Labeling | space for labeling at the front | |
| Directive conformity | ||
| Electromagnetic compatibility | ||
| Directive 2004/108/EC | EN 61326-1:2006 | |
| Low voltage | ||
| Directive 2006/95/EC | EN 50178:1997 | |
| Conformity | ||
| Galvanic isolation | EN 50178 | |
| Electromagnetic compatibility | NE 21 | |
| Degree of protection | IEC 60529 | |
| Ambient conditions | ||
| Ambient temperature | -20 … 60 °C (-4 … 140 °F) | |
| Mechanical specifications | ||
| Degree of protection | IP20 | |
| Connection | screw terminals | |
| Mass | approx. 150 g | |
| Dimensions | 20 x 119 x 115 mm (0.8 x 4.7 x 4.5 inch) (W x H x D) , housing type B2 | |
| General information | ||
| Supplementary information | Observe the certificates, declarations of conformity, instruction manuals, and manuals where applicable. For information see www.pepperl-fuchs.com. | |
Classifications
| System | Classcode |
| ECLASS 11.0 | 27210121 |
| ECLASS 10.0.1 | 27210121 |
| ECLASS 9.0 | 27210121 |
| ECLASS 8.0 | 27210121 |
| ECLASS 5.1 | 27210121 |
| ETIM 8.0 | EC001485 |
| ETIM 7.0 | EC001485 |
| ETIM 6.0 | EC001485 |
| ETIM 5.0 | EC001485 |
| UNSPSC 12.1 | 32101514 |
Ứng dụng Pepperl Fuchs KFA6-SR-2.3L
Pepperl Fuchs KFA6-SR-2.3L được thiết kế với các tính năng an toàn cao nhằm đáp ứng các tiêu chuẩn quốc tế trong lĩnh vực tự động hóa và ngành công nghiệp. Thiết bị này được sử dụng để kiểm soát các thiết bị điện và điện tử khác, giúp nâng cao độ chính xác, độ tin cậy và hiệu suất của các quá trình sản xuất và các hệ thống tự động hóa.
Các ứng dụng của Pepperl Fuchs KFA6-SR-2.3L bao gồm:
Ngành dầu khí và khí đốt: Thiết bị này có thể được sử dụng trong các ứng dụng kiểm soát tín hiệu đầu vào và đầu ra từ các thiết bị trong ngành dầu khí và khí đốt.
Ngành thực phẩm và đồ uống: KFA6-SR-2.3L có thể được sử dụng để kiểm soát các quy trình sản xuất và đóng gói trong ngành thực phẩm và đồ uống.
Ngành ô tô: Thiết bị này có thể được sử dụng để kiểm soát các hệ thống điện tử trong các thiết bị ô tô, đảm bảo hoạt động ổn định và an toàn.
Ngành điện: KFA6-SR-2.3L có thể được sử dụng để kiểm soát các hệ thống điện trong các ngành công nghiệp khác nhau, bao gồm sản xuất và phân phối năng lượng điện.
Tự động hóa công nghiệp: Thiết bị này có thể được sử dụng để kiểm soát các hệ thống tự động hóa trong ngành công nghiệp khác nhau, bao gồm sản xuất, gia công và chế biến công nghiệp tự động.
