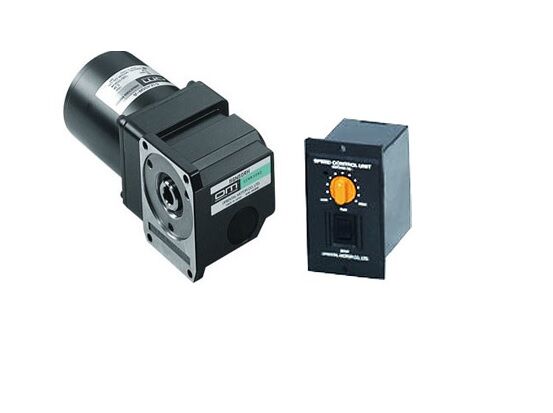

564 Hộp số ORIENTAL MOTOR Model # SCM26ECM-30
Hộp số ORIENTAL MOTOR SCM26ECM-30 là một giải pháp động cơ hiệu quả và đáng tin cậy cho các ứng dụng đòi hỏi độ chính xác và ổn định. Với thiết kế cơ động và khả năng đáp ứng nhanh chóng, sản phẩm này là lựa chọn lý tưởng cho các hệ thống tự động và máy móc công nghiệp.
Được xây dựng với công nghệ tiên tiến, hộp số SCM26ECM-30 của ORIENTAL MOTOR đảm bảo hiệu suất cao với độ tin cậy tối đa. Với tỷ lệ truyền động chính xác và khả năng đồng bộ hoạch định, nó làm tăng độ chính xác của các quy trình sản xuất.
Thông số kỹ thuật của SCM26ECM-30 bao gồm động cơ mạnh mẽ, độ ổn định cao và khả năng chống nhiễu tốt, giúp nâng cao hiệu suất làm việc. Điều này làm cho sản phẩm này phù hợp cho nhiều ngành công nghiệp như sản xuất tự động, dệt may, và robot công nghiệp
Thông số kỹ thuật Hộp số ORIENTAL MOTOR Model # SCM26ECM-30
| Frame Size | 60 mm |
|---|---|
| Shaft/Gear Type | Parallel Shaft Combination Type |
| Gear Ratio | 30 |
| Electromagnetic Brake | With |
| Time Rating | Continuous |
| Maximum Output | 6 W |
| Voltage / Frequency / Current / Power Consumption | Single-Phase 220 VAC / 50 Hz / 0.135 A / 29 W Single-Phase 220 VAC / 60 Hz / 0.135 A / 29 W Single-Phase 230 VAC / 50 Hz / 0.135 A / 29 W Single-Phase 230 VAC / 60 Hz / 0.135 A / 29 W |
| Speed Control Range | [Deceleration Control ON]
50 Hz: 10-46 r/min 60 Hz: 10-53 r/min [Deceleration Control OFF] 50 Hz: 3-46 r/min 60 Hz: 3-53 r/min ※2 |
| Permissible Torque When Gearhead is Attached | [Deceleration Control ON]
50 Hz, Setting Speed 10-46 r/min: 0.77 N･m 60 Hz, Setting Speed 10-53 r/min: 0.77 N･m [Deceleration Control OFF] Single-Phase 220 VAC / 50 Hz, Setting Speed 3 r/min: 1 N･m Single-Phase 220 VAC / 60 Hz, Setting Speed 3 r/min: 1 N･m Single-Phase 230 VAC / 50 Hz, Setting Speed 3 r/min: 0.95 N･m Single-Phase 230 VAC / 60 Hz, Setting Speed 3 r/min: 1 N･m Single-Phase 220 VAC / 50 Hz, Setting Speed 40 r/min: 1.1 N･m Single-Phase 230 VAC / 50 Hz, Setting Speed 40 r/min: 1.2 N･m Single-Phase 220 VAC / 60 Hz, Setting Speed 48 r/min: 1.2 N･m Single-Phase 230 VAC / 60 Hz, Setting Speed 48 r/min: 1.3 N･m |
| Electromagnetic Brake Static Friction Torque (Motor Shaft) | 30 mN･m |
| Permissible Load Inertia J | 370×10^-4 kg･m^2 |
| Rotation Direction | Opposite direction as the motor shaft. |
| Starting Torque When Gearhead is Attached (Time Rating: Continuous) | [Deceleration Control ON] 0.77N･m [Deceleration Control OFF] Single-Phase220V / 50Hz: 1.1N･m Single-Phase220V / 60Hz: 1.1N･m Single-Phase230V / 50Hz: 1.1N･m Single-Phase230V / 60Hz: 1.3N･m |
| Capacitance | Product Name: CH06BFAUL, Capacitor: 0.6μF, Rated Voltage: 450VAC |
| Overheat Protection Device Type | Impedance protected |
| Mass: Motor | 1.5kg |
| Mass: Control Circuit | 0.2kg |
- ●Connection Cable
●Connection cable length : 2 m
●Permissible Load Inertia J : 370×10^-4 kg･m^2
●Permissible Load Inertia J(At instantaneous stop, instantaneous bidirectional operation) : 55.8×10^-4 kg･m^2 ※3
●Power Supply for Control : 24 VDC±10%、0.15 Aor more
●Braking Current(Peak Value) : 1 A
- ※2 The variable speed ranges shown are under no load conditions.
※3 This is the value when deceleration control is ON
