Bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858

Bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858

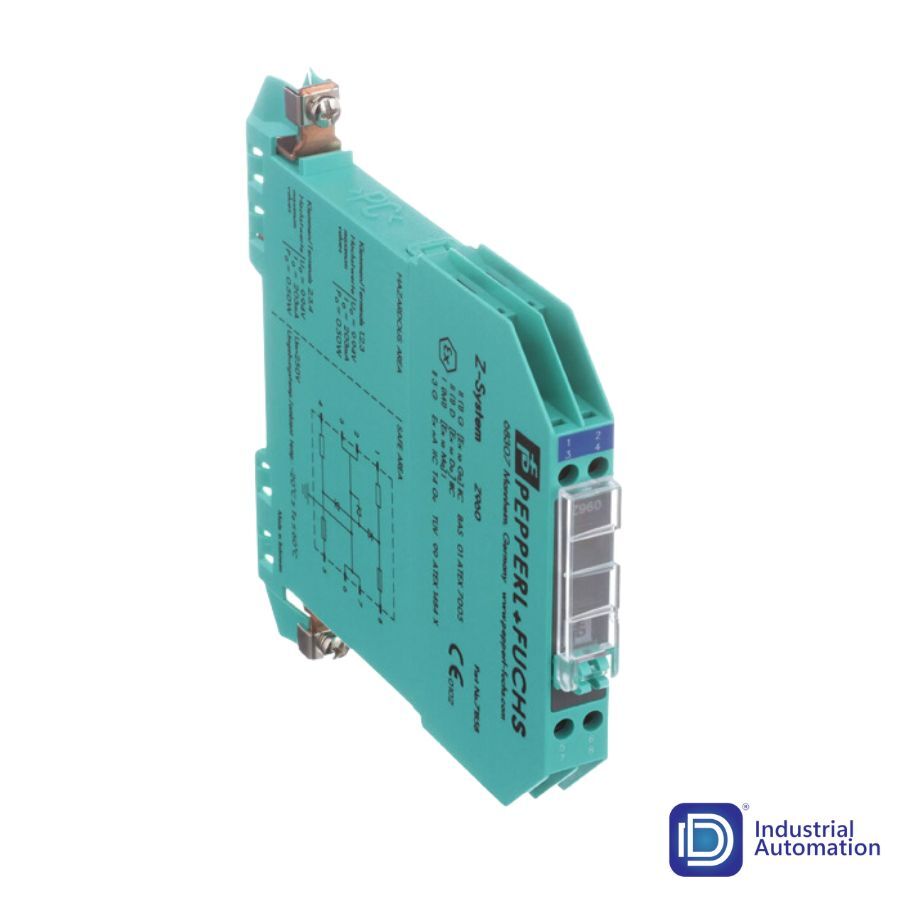

Bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858 là một thiết bị bảo vệ chuyên dụng được sản xuất và cung cấp bởi hãng Pepperl-Fuchs Germany.

Thiết bị này được sử dụng để bảo vệ các thiết bị điện và điện tử khác khỏi nguy cơ gây cháy nổ do tín hiệu điện được truyền tải trong môi trường nguy hiểm, chẳng hạn như trong các ứng dụng trong ngành dầu khí, hóa chất và khí hóa lỏng.

Bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858 được thiết kế với công nghệ Zener Barrier, giúp giảm thiểu nguy cơ gây cháy nổ trong quá trình truyền tải tín hiệu điện. Thiết bị này cũng được thiết kế để đáp ứng các tiêu chuẩn an toàn và chất lượng cao nhất, đảm bảo rằng nó là an toàn và đáng tin cậy trong các ứng dụng công nghiệp.

Bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858 được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, khí hóa lỏng, thiết bị truyền thông và phân phối năng lượng điện.

Thông số kỹ thuật bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858

General specifications
Type		AC version
Electrical specifications
Nominal resistance		50 Ω
Series resistance		max. 64 Ω
Fuse rating		50 mA
Hazardous area connection
Connection		terminals 1, 2; 3, 4
Safe area connection
Connection		terminals 5, 6; 7, 8
Working voltage
	Supply loop	max. 8.8 V
	Measurement loop	max. 6.5 V at 10 µA
Conformity
Degree of protection		IEC 60529
Ambient conditions
Ambient temperature		-20 … 60 °C (-4 … 140 °F)
Storage temperature		-25 … 70 °C (-13 … 158 °F)
Relative humidity		max. 75 % , without condensation
Mechanical specifications
Degree of protection		IP20
Connection		screw terminals
Core cross section		max. 2 x 2.5 … mm2
Mass		approx. 150 g
Dimensions		12.5 x 115 x 116 mm (0.5 x 4.5 x 4.6 inch) (W x H x D)
Construction type		modular terminal housing , see system description
Mounting		on 35 mm DIN mounting rail acc. to EN 60715:2001
Data for application in connection with hazardous areas
EU-type examination certificate		BAS 01 ATEX 7005
	Marking	II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I (-20 °C ≤ Tamb ≤ 60 °C) [circuit(s) in zone 0/1/2]
	Voltage	9.94 V
	Current	203 mA
	Power	500 mW
Supply
	Maximum safe voltage	250 V
Series resistance		min. 49 Ω
Certificate		TÜV 99 ATEX 1484 X
	Marking	II 3G Ex nA IIC T4 Gc [device in zone 2]
Directive conformity
	Directive 2014/34/EU	EN IEC 60079-0:2018+AC:2020 , EN 60079-11:2012 , EN 60079-15:2010
International approvals
FM approval
	Control drawing	116-0118
UL approval
	Control drawing	116-0139 (cULus)
IECEx approval
	IECEx certificate	IECEx BAS 09.0142 IECEx BAS 17.0091X
	IECEx marking	[Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I Ex ec IIC T4 Gc
General information
Supplementary information		Observe the certificates, declarations of conformity, instruction manuals, and manuals where applicable. For information see www.pepperl-fuchs.com.



Phân lớp bảo vệ

System	Classcode
ECLASS 11.0	27211016
ECLASS 10.0.1	27219001
ECLASS 9.0	27219001
ECLASS 8.0	27219001
ECLASS 5.1	27210702
ETIM 8.0	EC001485
ETIM 7.0	EC001485
ETIM 6.0	EC001485
ETIM 5.0	EC002653
UNSPSC 12.1	39121018

Ứng dụng bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858

Bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858 có thể được sử dụng trong nhiều ứng dụng công nghiệp khác nhau như:

Ngành dầu khí và khí đốt: Bộ rào cản này có thể được sử dụng để bảo vệ các thiết bị điện và điện tử trong quá trình khai thác dầu khí và khí đốt, nơi có rủi ro cháy nổ và môi trường nguy hiểm.

Ngành hóa chất: Thông thường, các sản phẩm hóa chất có thể gây ra nguy cơ cháy nổ khi có tín hiệu điện được truyền tải. Bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858 có thể được sử dụng để giữ an toàn cho các hệ thống điện và điện tử trong các môi trường này.

Ngành khí hóa lỏng: Bộ rào cản này có thể được sử dụng để bảo vệ các thiết bị trong các ứng dụng khí hóa lỏng, đảm bảo an toàn trong quá trình truyền tải tín hiệu điện.

Thiết bị truyền thông: Các hệ thống truyền thông trong môi trường tương tự như trong các ngành công nghiệp trên đều có nguy cơ gây cháy nổ. Bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858 có thể được sử dụng để giữ an toàn cho các thiết bị truyền thông trong môi trường này.

Ngành phân phối năng lượng điện: Bộ rào cản này cũng có thể được sử dụng để bảo vệ các thiết bị điện và điện tử trong các hệ thống phân phối năng lượng điện, nơi có rủi ro cháy nổ.

Với tính năng an toàn và hiệu suất tốt, bộ rào cản Áp-Dòng Pepperl-Fuchs Zener Barrier Z960 | 71858 đã được sử dụng rộng rãi trong nhiều ngành công nghiệp trên toàn thế giới.
